電路反饋類型至關重要，它主要包括電壓反饋與電流反饋，以及串聯反饋和并聯反饋。進一步地，依據反饋極性，可將電路反饋劃分為正反饋和負反饋；依照反饋信號性質，又可分為交流反饋和直流反饋。

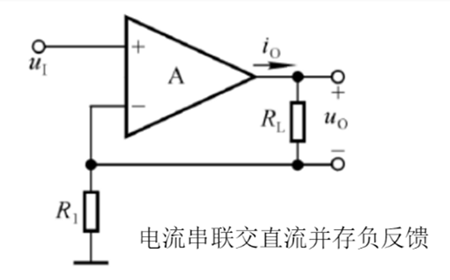

一、電流反饋與電壓反饋的判定
一種簡便且直觀的判定方法如下：
首先，需確認反饋是否直接連接至 Uo 輸出端。若并非直接從輸出端引出，則可初步判定為電流反饋。
其次，進行假設操作，令輸出電壓 Uo 為零，或者使負載電阻 RL 兩端電壓歸零，觀察反饋信號是否依然存在。若反饋信號消失，表明反饋信號與輸出電壓呈比例關系，即可判定為電壓反饋；反之，若反饋信號依舊存在，則為電流反饋。
綜合上述兩種情況，只有當反饋同時滿足直接連接至 Uo 輸出端，且在輸出電壓為零或負載電阻 RL 兩端電壓為零時反饋信號消失，才能確定是電壓反饋。除此之外的情況，皆歸類為電流反饋。
舉例
若反饋引出點與輸出點未直接相連，則屬于電流反饋。

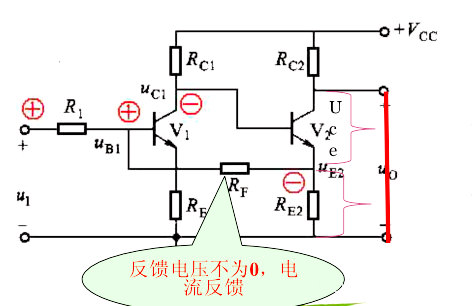

即使反饋連接至 Uo 輸出端，但當負載電阻 RL 兩端電壓為零時，反饋依然存在，此種情況仍為電流反饋。

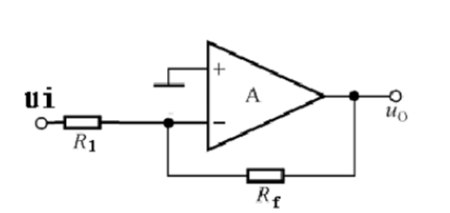

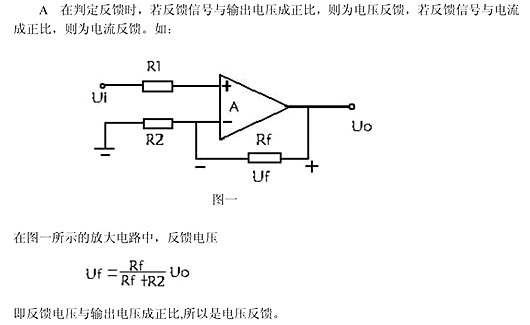

若電路同時符合反饋直接連接至輸出端，且在 Uo = 0 時反饋也為零，則為典型的電壓反饋。
當反饋并非直接連接至輸出端時，可判定為電流反饋。
二、電路反饋類型的詳細判斷
電壓反饋與電流反饋
若輸出端的反饋取樣點與輸出電壓 u0 的正極位于同一節點，則為電壓反饋；反之，若不在同一節點，則為電流反饋。
串聯反饋與并聯反饋
在輸入端，若反饋信號與輸入信號 ui 的正極接入同一輸入端，則為并聯反饋；若非如此，即反饋信號與輸入信號的正極接入不同輸入端，則為串聯反饋。
正反饋與負反饋
判斷正反饋或負反饋，需依據信號的瞬時相位來進行。具體而言，觀察反饋回路兩端的電壓極性，若同相則為正反饋，反相則為負反饋。
