帶通濾波器的原理,帶通濾波器電路圖介紹
在信號處理與通信系統等諸多領域，帶通濾波器扮演著關鍵角色。它能夠精準地讓特定頻率范圍內的信號分量順暢通過，與此同時，將超出該頻率范圍的其他信號分量大幅衰減，以此達到提取特定頻率信號成分的目的。
在信號處理與通信系統等諸多領域，帶通濾波器扮演著關鍵角色。它能夠精準地讓特定頻率范圍內的信號分量順暢通過，與此同時，將超出該頻率范圍的其他信號分量大幅衰減，以此達到提取特定頻率信號成分的目的。
一、工作原理
帶通濾波器巧妙融合了低通濾波器與高通濾波器的工作特性。一般而言，它可通過組合低通濾波器與高通濾波器來構成，當然也可借助其他技術手段達成對特定頻率范圍的濾波功效。在信號穿行于帶通濾波器之時，唯有處于濾波器通帶內的信號分量可得以良好地透過，而通帶之外的信號分量則會遭受削弱或阻遏。
二、常見類型
帶通濾波器涵蓋多種類型，像RLC振蕩回路以及LC諧振電路等。不同類型的帶通濾波器在設計構造上有所差異，但都具備帶通濾波的共性。其中，RLC振蕩回路屬于模擬帶通濾波器范疇，經由電阻、電感和電容的搭配組合，實現對特定頻率范圍的濾波作用；而LC諧振電路則是憑借電感和電容的諧振屬性來達成帶通濾波功能。
三、帶通濾波器（RC）設計要點

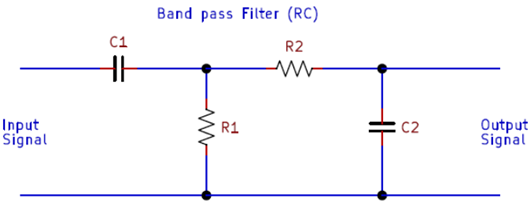

無源帶通濾波器（RC）旨在允許特定頻率信號通過，攔截其余信號。
將其構建為高通濾波器與低通濾波器的連接組合，此時需精準計算較低截止頻率與較高截止頻率。
將其構建為高通濾波器與低通濾波器的連接組合，此時需精準計算較低截止頻率與較高截止頻率。
通常，F(xiàn)LC用于標識較低截止頻率計算，F(xiàn)HC則對應較高截止頻率計算。上述三種無源濾波器可運用電阻和電容元件來打造，另外，采用電阻和電感元件同樣能夠設計出相應的濾波器。
四、電路設計與仿真

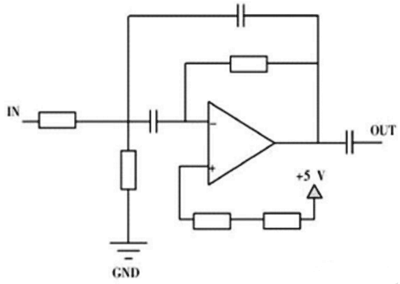

以下是帶通濾波器的電路原理圖。

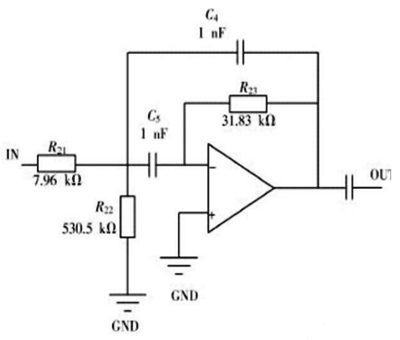

可運用Proteus軟件搭建該電路，進而開展仿真分析。需要指出的是，此前提及的FilterPro生成的濾波器中的運放采用理想運放模型，所以在仿真時，應先以理想運放展開分析，后續再予以替換。
可運用Proteus軟件搭建該電路，進而開展仿真分析。需要指出的是，此前提及的FilterPro生成的濾波器中的運放采用理想運放模型，所以在仿真時，應先以理想運放展開分析，后續再予以替換。
在運放的選用上，本設計青睞于TI公司常見的通用雙放LM358。LM358包含兩個具備高增益、獨立且內部頻率補償?shù)碾p運放，能夠適配很寬電壓范圍的單電源，同樣也適用于雙電源工作模式。它具有低輸入偏置電流、低輸入失調電壓與失調電流等優點，共模輸入電壓范圍較寬，差模輸入電壓范圍等同于電源電壓范圍。單電源供電電壓在3-32V之間，雙電源供電±1.5-±16V，單位增益帶寬達1MHz，契合常規帶通濾波器的設計需求，還具備低功耗特性。若要設計階數相對較高的帶通濾波器，可選擇TI的四運放LM324，其性能與LM358基本相當，能夠節省空間。
對于運放的要求，本設計并無過高特殊標準，只要運放的頻率足以滿足低通截止頻率即可。不過，如果對精確度有較高追求，那么首先應確保運放的供電電壓保持穩定，或者挑選精密運放，例如TLC274A，否則選用通用運放即可，像推薦的TI的LM224四運放。
五、巴特沃斯帶通濾波器特性
巴特沃斯帶通濾波器在通帶內展現出最平坦的幅度特性，然而從通帶過渡到阻帶時衰減速度相對較慢。倘若對過渡帶性能要求稍高，可以通過增加階數來優化，反之，則可考慮采用切比雪夫濾波電路。
