在電子工程領域，晶體管開關的應用極為廣泛，其中驅動指示燈是最常見的應用場景之一。通過指示燈的亮滅，可直觀地反映電路中特定節點的運行狀態，如馬達控制器是否被激活、限位開關是否導通，以及數字電路是否處于高電位等關鍵信息。
以數字正反器（flip - flop）為例，其輸出狀態可通過晶體管開關驅動指示燈來直觀呈現。當正反器輸出高電平（通常為5伏特）時，晶體管導通，指示燈亮起，操作人員無需借助電表即可實時掌握正反器的工作狀況。
（a） 基本電路圖 （b） 改良電路

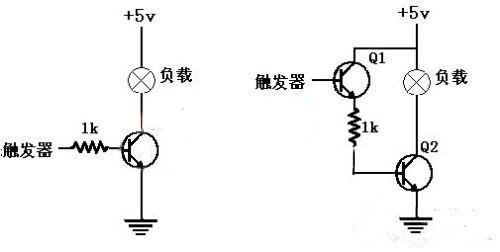

然而，實際應用中，若信號源（如正反器）輸出電流不足，可能無法直接驅動晶體管開關，此時需采用改良電路。如圖所示，通過在電路中加入射極隨耦晶體管Q1進行電流放大，再由Q2驅動指示燈，可有效減輕信號源的負擔，避免誤觸發。得益于射極隨耦級高輸入阻抗的特性，正反器只需提供微量輸入電流，即可保證電路穩定運行。
（a） 基本電路圖 （b） 改良電路
然而，實際應用中，若信號源（如正反器）輸出電流不足，可能無法直接驅動晶體管開關，此時需采用改良電路。如圖所示，通過在電路中加入射極隨耦晶體管Q1進行電流放大，再由Q2驅動指示燈，可有效減輕信號源的負擔，避免誤觸發。得益于射極隨耦級高輸入阻抗的特性，正反器只需提供微量輸入電流，即可保證電路穩定運行。
在數字顯示器中，晶體管開關同樣發揮著關鍵作用。其典型應用之一是實現不同電壓準位之間的轉換，以滿足工業設備的控制需求。在工業環境中，控制電路通常被劃分為輸入、邏輯和輸出三大部分。其中，輸入與輸出部分一般工作在較高電壓準位（如220伏特），而邏輯部分則運行在低電壓準位。這就需要一種能夠?qū)崿F(xiàn)不同電壓準位之間可靠通信的界面電路，而晶體管開關正是承擔這一任務的理想元件。

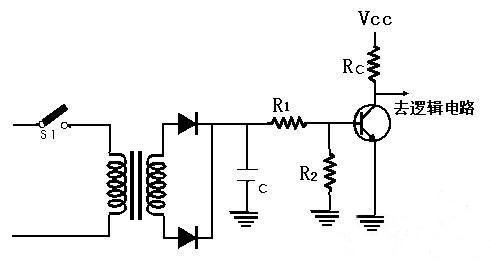

具體而言，當高壓輸入信號（如微動開關）被觸發時，降壓變壓器導通，經全波整流濾波電路處理后，產生低壓直流控制信號，驅動晶體管導通，此時集電極電壓降至0伏特（飽和狀態），該信號可被邏輯電路識別為微動開關閉合狀態。反之，當微動開關斷開時，晶體管截止，集電極電壓上升至VCC值，表示微動開關處于斷開狀態。在這一過程中，邏輯電路作為晶體管的負載，連接于集電極和地之間，因此必須精心設計R1、R2和RC的阻值，確保晶體管僅在截止區與飽和區工作，避免進入線性區，從而保證電路的可靠性和穩定性。
三極管開關當作輸入部份與邏輯部份之間的界面
三極管開關當作輸入部份與邏輯部份之間的界面
