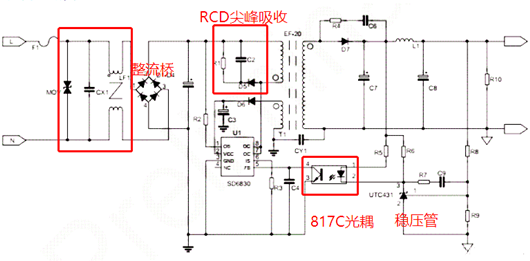

典型的反激式開關電源
一、電路組成與作用
RCD尖峰吸收電路由電阻（R）、電容（C）和二極管（D）組成。
MOS管的耐壓值有限，若不對尖峰電壓加以限制，極易導致MOS管擊穿損壞。RCD電路的核心作用主要有以下三點：
MOS管的耐壓值有限，若不對尖峰電壓加以限制，極易導致MOS管擊穿損壞。RCD電路的核心作用主要有以下三點：
將尖峰電壓嚴格控制在MOS管的擊穿電壓以內，防止其因過壓而損壞。
在抑制尖峰電壓的同時，不能過度損耗方向感應電動勢的能量，因?yàn)樵撾妱?dòng)勢在電路中仍需正常做功以維持電路運行。
根據電路實際需求選取合適的RC值，以確保既能有效吸收尖峰電壓，又不影響電路的正常能量傳遞與轉換。
二、電路工作原理
當MOS管導通時，變壓器處于正激狀態，此時RCD電路中的二極管D反向截止，不影響電路的正常能量傳輸路徑。
當MOS管截止時，變壓器產生反向感應電壓，此時二極管D導通，尖峰電壓為電容C充電。這一充電過程能夠有效拉低尖峰電壓的峰值，降低對MOS管的電壓沖擊風險。
待尖峰電壓過去后，電容C通過電阻R放電，使電容恢復初始狀態，為下一次尖峰電壓的到來做好準備，實現循環吸收尖峰電壓的功能。
三、電路實驗驗證及效果對比

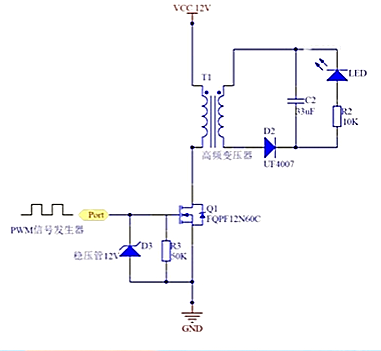

以一個具體電路為例：使用12V直流電為變壓器初級繞組供電，由MOS管Q1控制初級繞組的通斷。穩壓管D3和R3用于保護MOS管，當出入端出現大電壓時，穩壓管發生齊納擊穿，迅速將能量傳遞到GND，從而避免MOS管被擊穿。變壓器次級繞組通過D2進行半波整流后，再經C2濾波，R2和LED作為輸出負載，用于指示工作狀態。

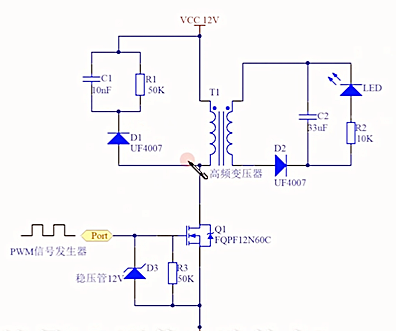

在未接入RCD尖峰吸收電路時，MOS管截止瞬間，變壓器產生的反向電動勢可使反向電壓達到-100.6V，遠超MOS管的安全耐壓范圍，存在極大損壞風險。而接入RCD尖峰吸收電路后，反向電動勢的峰值被有效抑制，僅降至-76V左右，大幅降低了MOS管的電壓應力，保障其穩定可靠運行。
