在電子電路保護領域，ESD（靜電放電）防護器件與TVS（瞬態電壓抑制）二極管是兩種關鍵的保護元件，它們各自有著獨特的工作原理、結構特點以及應用場景，以下將深入剖析二者區別。
一、概念闡述
TVS二極管是一種高效的保護器件，其核心工作機制是：當兩極遭受反向瞬態高能量沖擊時，能在極短時間內（10的負12次方秒量級）將自身高阻抗轉變?yōu)榈妥杩?，迅速吸收高達數千瓦的浪涌功率，將兩極間電壓箝位在預設值，如同堅固盾牌，守護電子線路中的精密元件不受浪涌脈沖侵蝕。
ESD則是靜電放電現象的簡稱，它是由于不同靜電電位的物體相互靠近或直接接觸而導致的電荷轉移。自20世紀中期以來，圍繞靜電產生、危害及防護的研究逐漸形成一門學科，國際上也將相關防護器材統稱為ESD。
二、器件特點
ESD
主要用于高速信號線保護，關鍵特點在于低電容、快速響應，電容值通常在1-3.5PF之間為佳，如此可最大程度降低對信號完整性的影響，確保高速信號的傳輸質量。
在制造工藝上，通常采用陶瓷材料或多層金屬氧化物制成，憑借獨特材料特性實現快速響應，能在瞬間將設備上的靜電電荷吸收并釋放，為電路構建起一道抵御靜電損害的堅固防線，尤其適用于保護HDMI數據線、USB2.0和USB3.0數據線、ETH數據線等高速信號線，確保這些高速信號的靜電能通過合適路徑釋放到電路系統的地，保障信號傳輸?shù)姆€(wěn)定與可靠。
TVS
主要應用于電源輸入端的浪涌吸收，其優勢在于能承受高脈沖功率且響應迅速，響應速度可達納秒級，能在瞬態過電壓發生時，及時將電壓抑制在安全范圍內，保護后級電路免受高脈沖功率的沖擊damage。
一般采用半導體材料制成，這賦予了它出色的瞬態電壓抑制能力，使其能夠有效抑制電源線、信號線和數據線上的瞬態過電壓，廣泛應用于計算機系統、通訊設備、交/直流電源等多個領域，為各類電子設備的電源輸入端提供可靠的保護。
三、結構差異

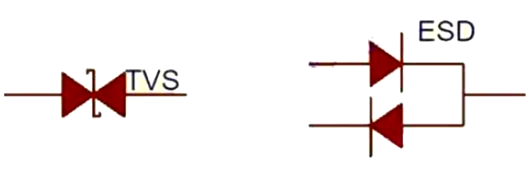

從引腳結構來看，TVS管是兩腳器件，而ESD抑制二極管則是三腳器件，其內部兩個二極管串聯后引出三根引腳，這種結構設計上的差異也決定了它們在電路布局與應用中的不同側重。
四、應用場景
ESD：作為板級保護的核心元件，廣泛應用于各類通信接口的靜電保護場景，如USB、HDMI、RS485等接口的靜電防護，為對靜電敏感的設備或元件提供精準而高效的保護，防止靜電放電對電子元件造成損害，確保設備在復雜電磁環境下的穩定運行。
TVS：在電路保護體系中，TVS主要用于初級和次級保護環節，特別是在電源輸入端發揮著至關重要的作用，通過吸收浪涌電流和過電壓，守護后級電路的安全與穩定。同時，它也適用于高頻信號線路的保護，有助于減少信號干擾，保障信號傳輸?shù)耐暾耘c準確性。
