穩壓管反向擊穿特性分析
穩壓管是一種特殊的二極管，其核心特性在于 PN 結的反向擊穿能力，借此實現精準穩壓功能。當反向電壓達到特定閾值時，穩壓管會進入反向擊穿狀態，但該擊穿具有可恢復性，并非永久性損壞。穩壓管的設計初衷正是在反向擊穿區域內穩定電壓。
在實際應用中，控制穩壓管的電流至關重要。需在電路中串聯限流電阻，確保穩壓管工作電流處于安全范圍，防止因電流過大而損壞。限流電阻的選擇極為關鍵，過大或過小都會削弱穩壓效果。

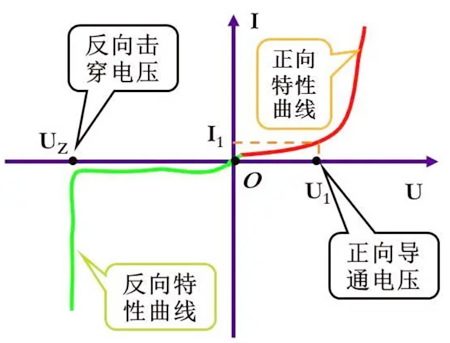

穩壓管正常工作時處于反向擊穿狀態，該區間具有可恢復性。PN 結的伏安特性如下圖所示，第一象限為正向特性曲線，普通二極管基于此特性研制，以一般硅二極管為例，正向?qū)▔航导s 0.7V。當施加正向電壓大于 0.7V 時，二極管導通，電流呈指數上升，壓降變化較小。而當施加反向電壓時，若二極管電壓小于 UZ（反向擊穿電壓），反向電流極小，通常為 μA 或 nA 級別，可忽略不計，體現了普通二極管正向?qū)?、反向截至的特性?br />
穩壓二極管工作于反向擊穿區，該區域存在一個范圍，使用時必須確保其工作在此區間內，即 IZMIN≤IZ≤IZMAX。其中，IZ 為穩壓二極管的工作電流，IZMIN 為最小穩壓電流，IZMAX 為最大工作電流。因此，限流電阻的參數計算至關重要，設計不當可能無法達到穩壓效果，甚至導致電流過大、雪崩擊穿，燒毀二極管。其正常工作區域如下圖黃色部分所示。

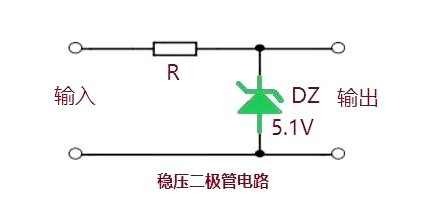

穩壓二極管電路
穩壓二極管電路
在實際電路設計中，需根據穩壓二極管的相關參數（如典型穩壓值、工作電流典型值、最大工作電流、最小穩壓電流，以及輸入電壓范圍、輸出負載電流范圍）精確計算限流電阻 R 的阻值。
