降壓型 DC/DC 轉換器（Buck Converter），是一種能夠將輸入直流電壓降低并轉換為所需較低直流輸出電壓的電路拓撲。其主要組成部件包括開關管、電感、續流二極管以及濾波電容等。按二極管與開關管的配置，可分為異步 Buck 和同步 Buck 兩種類型。

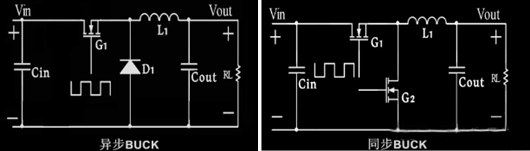

二、異步 Buck 與同步 Buck 拓撲對比
異步 Buck ：以開關管、續流二極管、電感和電容等基本元件構成。開關管導通時，輸入電源向負載供電，同時電感存儲能量；開關管關斷時，電感釋放能量，續流二極管為電流提供續流路徑，保障負載持續供電。
同步 Buck ：將異步 Buck 中的續流二極管替換為開關管（通常為 MOSFET），利用其低導通電阻特性，降低整流損耗，提升轉換效率，減少發熱量。在該拓撲中，通過精確控制兩個開關管的導通與關斷時機，實現高效的能量傳輸和轉換。
三、工作原理

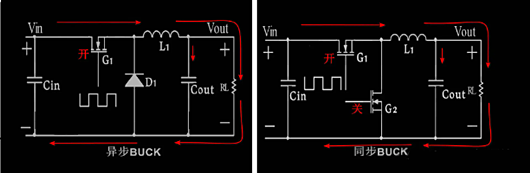

開關管導通（G1 導通） ：開關管 G1 導通時，續流二極管 D1（或開關管 G2 關斷）截止。此時，輸入電源 Vin直接為負載 RL提供電流，并向電感 L1和輸出電容 Cout充能。電感會阻礙電流變化，使得負載兩端電壓低于輸入電源電壓。

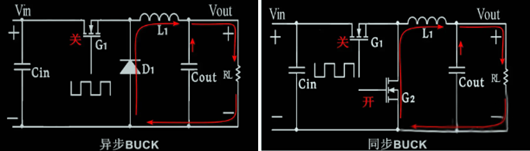

開關管關斷（G1 關斷） ：當開關管 G1 關斷時，續流二極管 D1（或開關管 G2 導通）正向導通。輸入電源停止向負載供電，電感 L1和輸出電容 Cout儲存的能量釋放，維持負載電流的連續性。由于電感釋放能量，負載兩端電壓會稍有下降，但仍在一定范圍內穩定。
在開關周期性導通和關斷過程中，負載兩端電壓呈現周期性波動，但通過電感和電容的濾波作用，其有效值最終穩定在所需的較低電壓值，滿足降壓要求。
四、各元器件作用
輸入電容 Cin ：對輸入電壓進行平滑濾波，降低輸入電壓的紋波，提供瞬時電流，保障輸入電源的穩定，提高整個電路的工作穩定性。
輸出電容 Cout：對輸出電壓進行平滑處理，濾除高頻紋波，穩定輸出電壓，減小負載電流變化對輸出電壓的影響，提高輸出電壓質量。
續流二極管 D1 或開關管 G2（用于同步 Buck） ：在主開關管關斷時，為電感提供續流路徑，釋放電感儲存的能量，防止電感電流突變，保障電路安全運行。
電感 L1：在開關管導通時存儲能量，在開關管關斷時釋放能量，與電容協同作用，平滑輸出電壓，實現降壓功能。
五、同步 Buck 名稱由來及優勢
同步 Buck 的核心優勢在于采用功率 MOSFET 替換傳統二極管。功率 MOSFET 作為電壓控制型器件，其導通時的伏安特性呈線性關系。在同步 Buck 電路中，通過控制功率 MOSFET 的柵極電壓，使其與被整流電壓的相位保持嚴格同步，從而實現高效的整流功能。這種同步控制機制不僅降低了整流損耗，還消除了因肖特基勢壘電壓造成的死區電壓，使 Buck 轉換效率顯著提升，尤其在高負載電流條件下，優勢更加明顯。
