MOSFET柵極與源極之間加一個電阻？這個電阻有什么作用？
作用
1. 充當一個“偏置電壓”
2. 起到泄放電阻作用，推動電流的釋放
首先第一個，充當一個“偏置電壓”：
我們知道 MOSFET 一般柵極電壓比源極電壓高出一定的電壓，才能夠讓 其開啟，這里的電壓差被稱為門源電壓。
假使在這里沒有電阻起到偏置電壓的作用，那么 MOSFET 的源極電壓會因?yàn)殡S著負載電流的變化而變化，導致門源電壓出現變化，從而影響 MOSFET 工作狀態。
當加入電阻以后，電阻會通過電壓降來微MOSFET提供一個穩定的偏置電壓，穩定 MOSFET 的工作狀態。
那么MOSFET柵極（G）-源極（S）的下拉電阻在什么情況下會顯得尤為重要呢？
這就是我們要講的第二點作用。
MOS管的G-S間有很大的阻抗，一旦在G-S之間存在少量的的靜電，較大的電阻值會會在柵(G)源極之間產生很高的電壓，在這種高電壓的狀態下，再加上原本的電流，電壓會更大。
在這時我們需要將少量的靜電泄放掉，避免兩端的高電壓讓MOSFET有誤動作或擊穿G-S極的風險，而電阻便起到了這樣一個保護MOSFET的作用。
下拉低阻回路進行釋放電流
具體解釋如下：
我們知道MOSFET是高阻抗器件，在柵極（G）和源極（S）之間，存在一層絕緣體，即二氧化硅（SiO2）。MOS管有一個米勒效應，我們?yōu)榱吮苊夤茏娱L(zhǎng)時間停留在一個米勒平臺上，會選擇加速M(fèi)OS管的導通與關斷時間，減少開關的損耗。

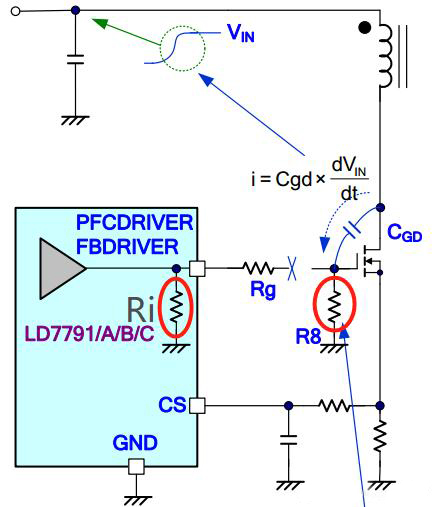

一旦MOSFET驅動異常，米勒電容可能會通過電流給柵極（G）和源極（S）充電，接著小電流高阻抗對應著高電壓，柵極電壓被充電，如若超過門檻電壓“Vgs(th)”，則易導致MOSFET重新開通，這是十分危險的。
下拉電阻對電荷的泄放路徑
此外，當MOSFET用于開關電路時，在開關過程中，如果柵極電壓沒有及時降下來，極易導致MOSFET處于部分導通狀態，隨后產生大量的熱量，造成MOSFET損壞。再柵極（G）和源極（S）之間增加一個適當?shù)南吕娮?，能夠起到加快柵極電壓的下降速度的作用，從而保護MOSFET。
