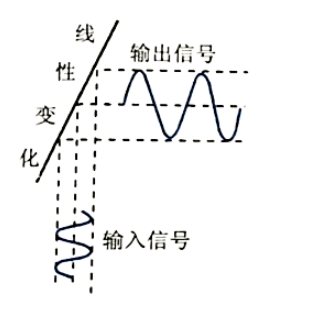

一般來說，輸人信號是微弱的。因此，預先對基極流通一定大小的電流，在此基礎上即使輸入信號稍有變動，其變化也是與輸入信號成比例的。我們稱這種變化為線性動作。
使用晶體管進行放大，首先必須加載使之能進行線性動作的偏置電流。
加載合適的偏置電流，必須牢固地掌握晶體管的特性曲線，正確地讀取偏置電流的大小，要能在盡可能廣的范圍內加載偏置電流。

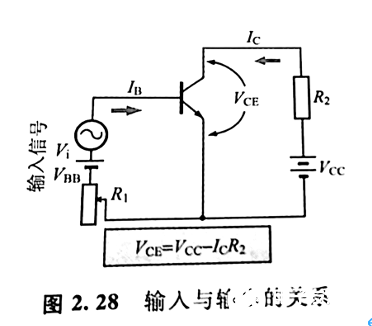

我們來看看一個具體例子。假設放大電路如圖所示，采用的晶體管的特性曲線如圖。
此時，假設基極偏置電流IB為30μA，則特性曲線的Q1點成為工作點。所謂工作點是指輸入信號以此點為中心進行變化。
如果IB為10μA，則工作點為Q2.從放大功能的角度來看，他們有什么區別呢？假設信號的變動幅度為+5μA，兩者都可以進行放大，但若信號的變動為+20μA，則在Q2點振幅會溢出。集電極電流Ic不會變到0以下，因此輸入信號波形的下部就被截去了。
從此意義上來說，若工作點選擇Q1，勉強可以使集電極電流Ic追隨輸入信號的變化。但輸入信號更大的時候，就必須考慮減小負載電阻或更換晶體管。
