在電子產品開發中ESD靜電防護是不可或缺的一環，下面就為大家簡單介紹一下，核心板產品開發時有用的ESD二極管知識和技巧。
ESD管的介紹
ESD（Electrostatic Discharge Protection Devices），靜電保護元器件，又稱瞬態電壓抑制二極管陣列（TVS Array），是由多個TVS晶粒或二極管采用不同的布局設計成具有特定功能的多路或單路ESD保護器件，主要應用于各類通信接口靜電保護，比如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等接口中。
ESD靜電二極管特性
低電容：結電容低，通常在PF級別；
快速的響應時間：通常在ps級；
封裝體積小，小型化器件，節約PCB空間；
靈活度高，可以根據應用需求設計電容、封裝形式、浪涌承受能力等參數。ESD靜電二極管選型指南
ESD靜電二極管的截止電壓VRWM要大于等于電路中最高工作電壓；
脈沖峰值電流IPP和最大箝位電壓VC的選擇，要根據線路上可能出現的最大浪涌電流來選擇合適IPP的型號，需要注意的是，此時的VC應小于被保護晶片所能耐受的最大峰值電壓；
用于高速信號的保護時，還要注意所傳輸信號的頻率或傳輸速率，當信號頻率或傳輸速率較高時，應選用低電容系列的ESD靜電二極管；
ESD有單向（A）和雙向（C）之分，根據工作的信號進行選擇，單極性的信號可以選擇單向的 ESD或雙向的ESD， 雙極性的信號要選擇雙向的ESD。
選型基本原則
致遠電子嵌入式核心板產品M3568工控核心板，擁有非常成熟的設計案例可供參考，其中的接口均設計了ESD保護電路，并通過了靜電測試，保證產品的持續穩定運行，可以放心使用。

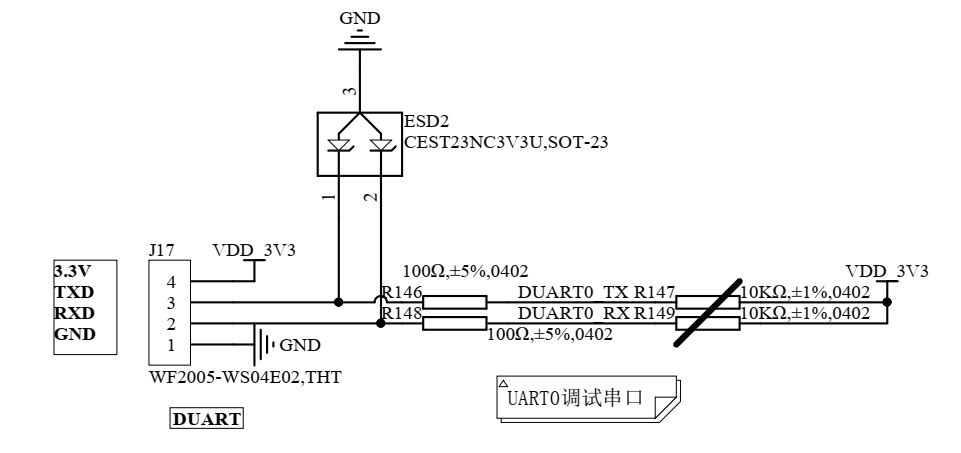

如通用外設串口的ESD設計, 采用通用的低速ESD二極管，截止電壓3.3V，鉗位電壓12V，結電容100pF，通過100歐串阻配合降低峰值電壓，參考設計如下:
圖1 嵌入式核心板M3568 UART口ESD設計參考
如SDIO高速信號的ESD設計, 使用低結電容的高速信號專用ESD保護器件，可令SDIO的通信質量不受影響，參考設計如下:
圖2 嵌入式核心板M3568 SD/MMC設計參考

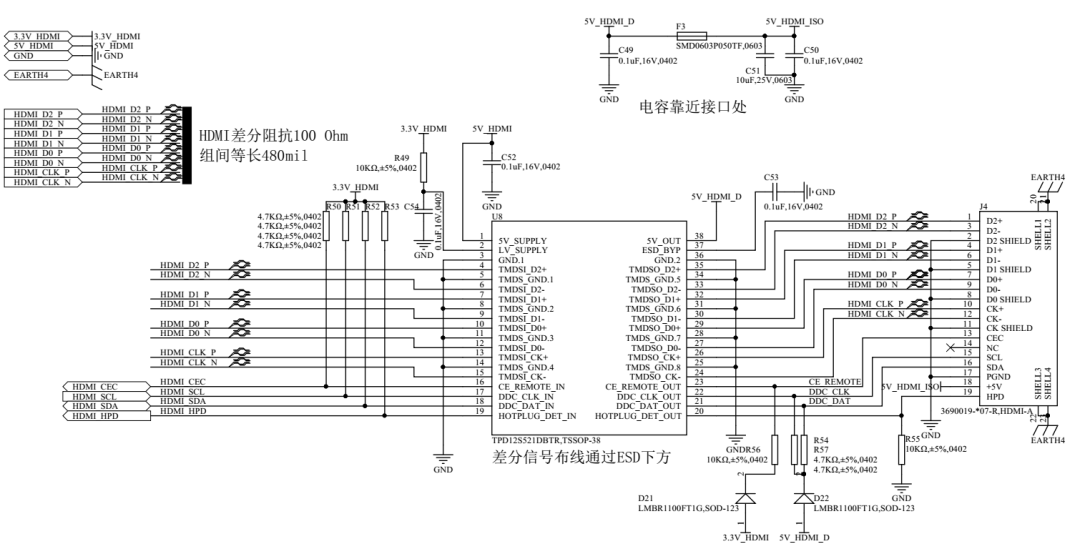

如HDMI高速信號的ESD設計, 采用HDMI專用的接口保護器件，除了提供ESD防護之外，還能給EDID信號提供隔離和電平轉換，參考設計如下:
