PNP型三極管的定義及工作原理
PNP型三極管是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管，所以稱為PNP型三極管。也可以描述成，電流從發射極E流入的三極管。

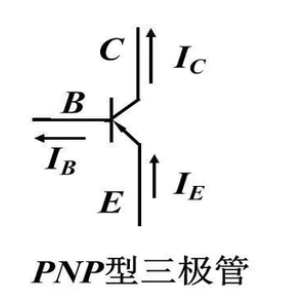

PNP的發射極接高電平，集電極©接低電平，基極接控制信號，用e-b的電流(Ib)控制e-c的電流(Ic)，e極電位最高，且正常放大時通常c極電位最低，即Vc < Vb < Ve。三極管導通，即電流從e極流向c極。
PNP型三極管開關電路原理分析

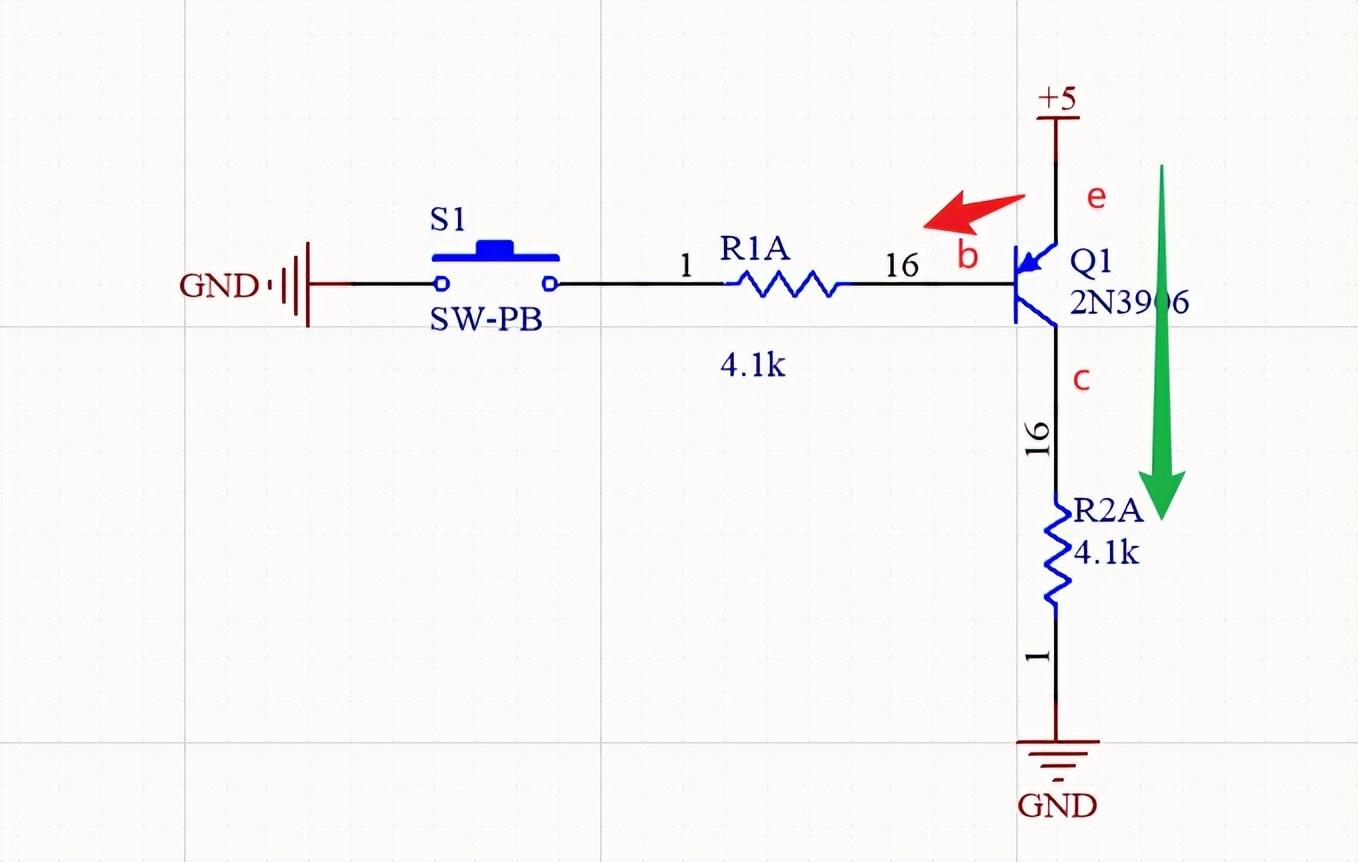

此圖為PNP型三極管開關電路，按下S1，約1mA左右電路由e流向b,經R1A這個電阻流向GND，三極管被完全打開，也就是飽和狀態，e極到c極完全導通，c點的電壓為5V左右。
