獨石電容器是多層陶瓷電容器的別稱，簡稱MLCC。由于獨石電容屬于陶瓷電容，因此它具有陶瓷電容的基本特性：電容量大(電容值可以做到1uF)、體積小、電容量比較穩定，溫漂系數小、壽命長、等效直流電阻小、允許脈動電流大、可靠性高、高頻阻抗低、耐高溫、絕緣性好、成本低等，但是獨石電容制造復雜，比一般電容制造要去要求嚴格。下面將來了解獨石電容的結構以及作用：
1.結構

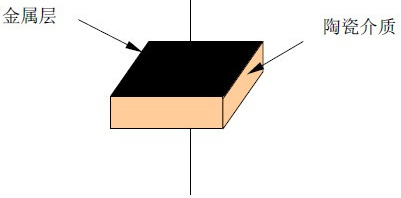

簡單的平行板電容器的基本結構是由一個絕緣的中間介質層加外兩個導電的金屬電極，基本結構如下：
基本結構
電路符號圖
因此，多層片式陶瓷電容器的結構主要包括三大部分：陶瓷介質，金屬內電極，金屬外電極。而多層片式陶瓷電容器它是一個多層疊合的結構，簡單地說它是由多個簡單平行板電容器的并聯體。
2.作用
2.1儲能交換
這是獨石電容最基本的功用，主要是通過它的充放電過程來產生和施放一個電能。這主要是以大容量的Ⅱ類獨石電容為主，在某些情況下甚至可以代替小型鋁電解電容和鉭電解電容。
2.2隔直通交(旁路和耦合)
由于獨石電容并非是一個導通體，它是通過交流的有規律的轉向而體現出兩端帶電的現象，因此，在電路中它可以同其它元件并聯，使交流通過，而直流被阻隔下來，起到旁路的作用。
在交流電路中，獨石電容跟隨輸入信號的極性變化而進行充放電，從而使連接獨石電容兩端的電路表現導通的狀態，起到耦合的作用。一般說來，和放大器或運放輸入端相聯獨石電容的為耦合獨石電容;和放大器或運放發射極相聯的獨石電容為旁路獨石電容。兩者均以Ⅱ類獨石電容為主，特別是0.1uF的電容居多。
2.3鑒頻濾波
在交流電路中，對于一個多頻率混合的信號，我們可以用獨石電容將其部分分開，一般來說，我們可以使用一個合理電容量的獨石電容將大部分的低頻信號過濾掉。這主要以高頻或超高頻獨石電容為主。
2.4浪涌電壓的抑制
由于獨石電容是一個儲能元件，因此，在電路中，它可以去除那些短暫的浪涌脈沖信號，也可以吸收電路中電壓起伏不定所產生的多余的能量。濾波主要以高頻產品為主。
獨石電容
以上就是獨石電容的作用與結構的介紹了。隨著片容產品可靠性和集成度的提高，其使用的范圍越來越廣，廣泛地應用于各種軍民用電子整機和電子設備。如電腦、電話、程控交換機、精密的測試儀器、雷達通信等 。
