電壓/電流轉換即V/I轉換，是將輸入的電壓信號轉換成滿足一定關系的電流信號。
轉換后的電流相當一個輸出可調的恒流源。
其輸出電流應能夠保持穩定而不會隨負載的變化而變化。一般來說，電壓電流轉換電路是通過負反饋的形式來實現的，可以是電流串聯負反饋，也可以是電流并聯負反饋，主要用在工業控制和許多傳感器的應用。
下文介紹兩種電壓轉電流電路。
第一種

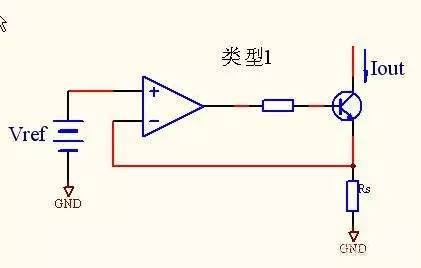

電路結構
這是一種較為常用的電壓轉換電流電路，也是一款恒流源電路。它由一個運放、一個三極管（也可以是MOS管）以及若干電阻構成，結構簡單易懂。
其輸出電流為Iout= Vref/Rs。
仿真分析

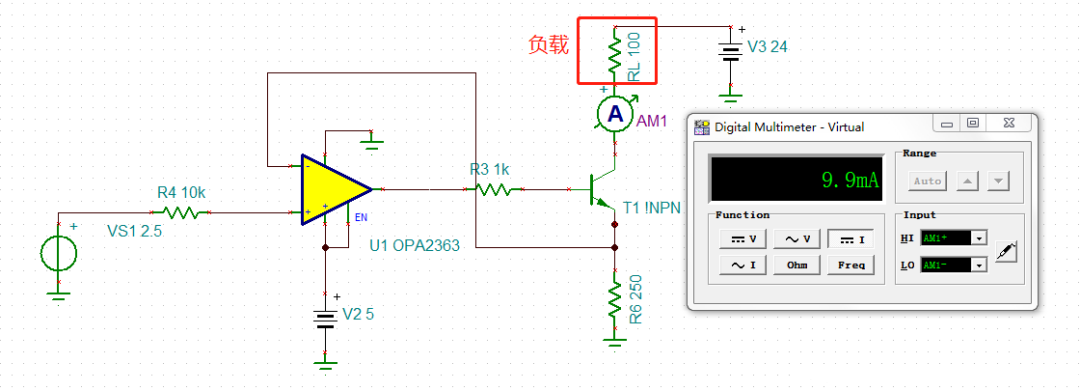

先進行仿真，參考上面的電路結構搭建如下圖所示仿真電路：
運放采用：OPA2363
VS1 為直流電源 2.5V
R6 為精密電阻250R
RL 為負載
可以看出電路輸出電流為9.9mA,與理論電流值 2.5V/250R= 10mA 相差較小。
采用直流參數掃描，看一下10mA電流的帶負載能力：10mA下，電路帶載能力最大為2.06K
第二種

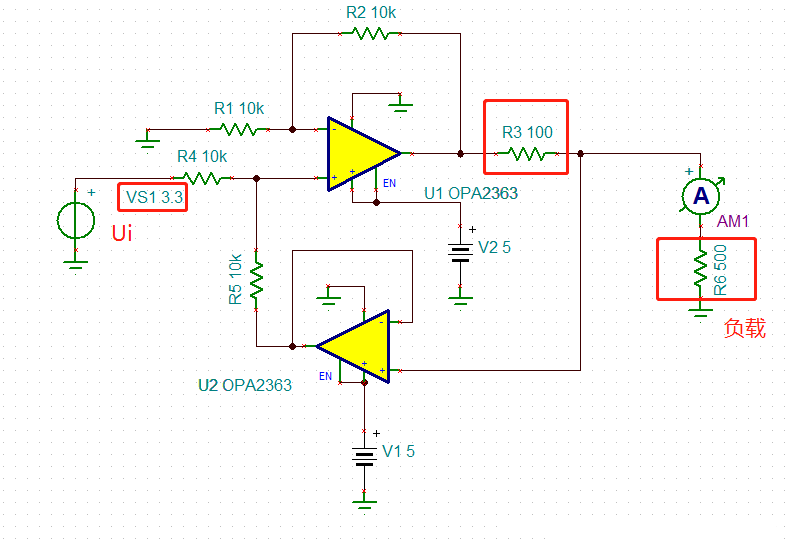

電路結構
這種結構的電壓電流轉換電路是書本上經常那提到的一種結構，結構稍復雜些。
其輸出電流I=Ui/R3。
仿真分析

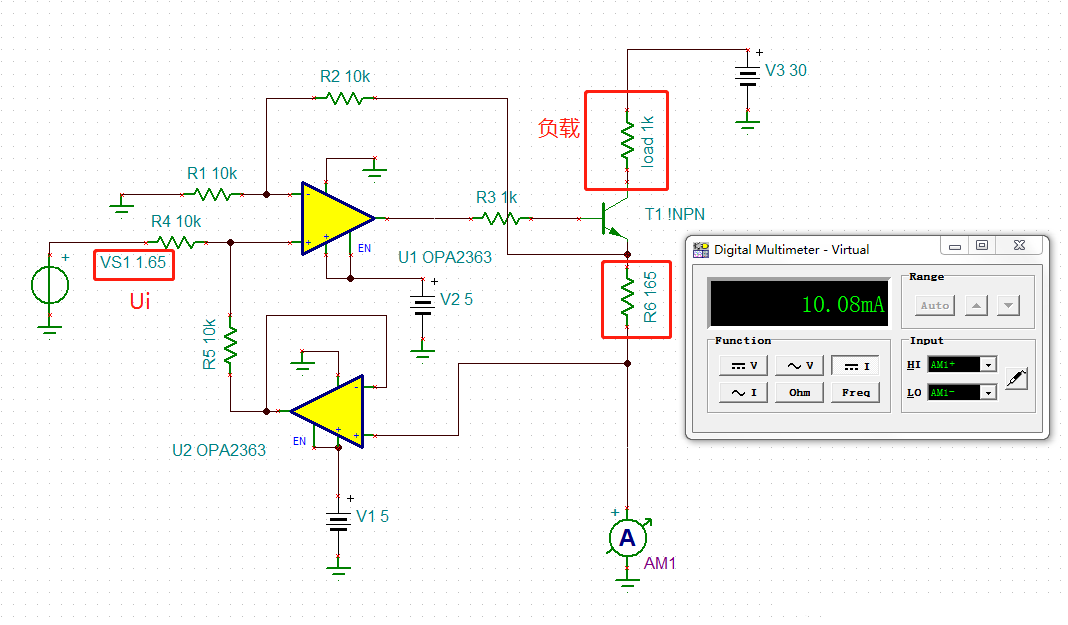

然而這種結構的電路不常用，多使用上面路電路的變形，如下圖。 輸出電流為：1.65V/165R= 10mA。 這里三極管和運放組合起到擴流的作用，畢竟運放輸出電流能力有限。

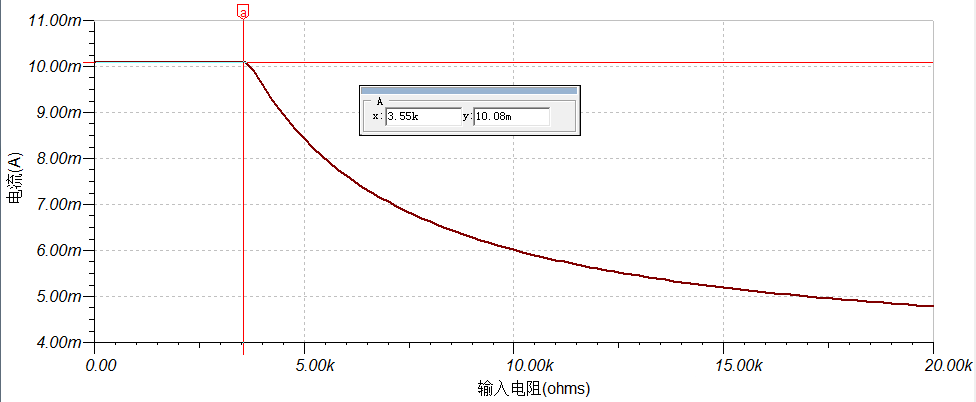

看下此中電路結構的帶負載能力:10mA 最大帶載為3.55K。
