三端穩壓管（三端穩壓管）一般指三端穩壓塊，穩壓塊的作用是將電壓進行降壓處理，并穩定為某一固定的值后輸出。它是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。
穩壓管在反向擊穿時，在一定的電流范圍內（或者說在一定功率損耗范圍內），端電壓幾乎不變，表現出穩壓特性，因而廣泛應用于穩壓電源與限幅電路之中。
可分為正電壓穩壓塊和負電壓穩壓塊兩種，正電壓的有78系列、負電壓的有79系列，兩個系列是不能互換使用的，所以在選用時不要弄混。
穩壓塊的作用是將電壓進行降壓處理，并穩定為某一固定的值后輸出。例如，三端穩壓塊7805可將小于35v的電壓降成穩定的5v輸出電壓。它比只使用一只穩壓二極管進行穩壓的電路要好得多，成本也不是很高，所以應用還是很廣泛的。
三端穩壓管，主要有兩種，一種輸出電壓是固定的，稱為固定輸出三端穩壓管，另一種輸出電壓是可調的，稱為可調輸出三端穩壓管，其基本原理相同，均采用串聯型穩壓電路。
78或78L和M，或78m12、79l24,用來區分輸出電流和包裝形式，其中78L系列的最大輸出電流100毫安,78系列最大輸出電流是1、78系列,最大輸出電流1.5a。它也有各種各樣的封裝,如圖表所示。

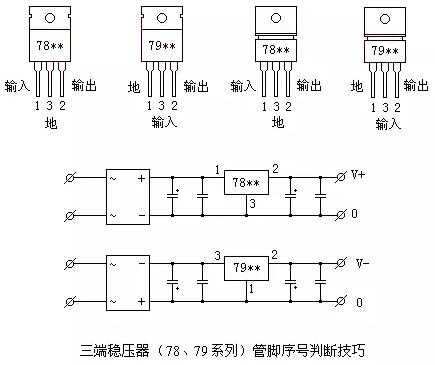

三端穩壓管的樣子就像是普通的三極管，三端IC是指這種穩壓用的集成電路只有三條引腳輸出，分別是輸入端、輸出端和接地端。將元件有標識的一面朝向自己，若是78系列，三條引腳從左到右分別為輸入端、接地端和輸出端；
若是79系列，三條引腳分別為接地端、輸入端和輸出端。常用的一種三端穩壓器，7805，這個在電路中最常用，可以提供5V的電壓，提供幾百毫安的電流，需要注意，電流稍微大些，需要增加散熱片。
該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7805表示輸出電壓為正5V，7912表示輸出電壓為負12V。
有時在數字78或79后面還有一個M或L，如78M12或79L24，這是用來區別輸出電流和封裝形式等， 其中78L系列最大輸出電流為100mA，78M系列最大輸出電流為1A，78系列最大輸出電流為1.5A。
它們的封裝也有多種，根據元件的安置情況會有所不同。在實際應用中，當穩壓管溫度過高時，穩壓性能將會變差，甚至損壞，所以 應在三端集成穩壓電路上安裝足夠大的散熱器 （除非小功率的條件下不用）。
三端穩壓管的種類還是比較多的，一般在5-24v之間，像5V、6V、7V、8V、9V、10V、12V、15V、18V和24V都是我們在電路設計中經常會用到的，負電壓也是如此，可以認為這兩個管子是互補對稱的。輸出電流以78（或79）后面加字母來區分L表示0.1；AM表示0.5A，無字母表示1.5A，如78L05表示5V 0.1A。

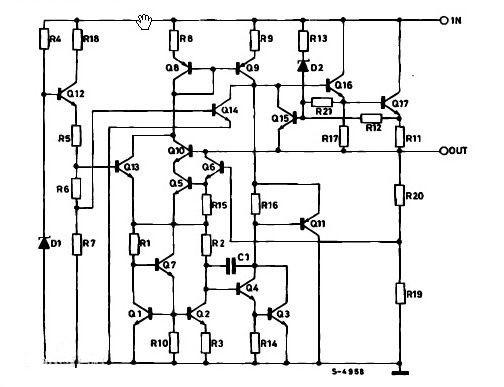

三端穩壓管內部電路圖
