MOS管柵極電流是在MOS管中，從柵極輸入端進入的電流。MOS柵極電流包括漏極電流（drain+current）和柵極漏極電流（gate-drain current）。
漏極電流是柵極電壓一定時，從源極到漏極的電流，用符號ID表示。漏極電流與柵極電壓、源極電壓和柵-源極電壓之間的關系由MOSFET的工作原理和電流-電壓特性決定。
柵極漏極電流是指由于MOSFET的表面污染或雜質等原因，導致柵極表面和漏極之間形成的電流。在正常工作條件下，這種電流非常小，可以忽略不計。
MOS柵極電流在MOSFET的設計和應用中具有重要意義，可用于分析MOSFET的靜態工作點和動態特性，并用于優化MOSFET的性能。
MOS管柵極驅動電流計算
MOS管是電壓控制的，從理論上MOS管電流為零。但是半導體不是理想器件，不可避免的會存在一些寄生參數。 閱讀芯片手冊可以知道，柵極驅動電流公式如下圖。
Fsw為開關頻率，Qg為mos管柵極充滿所需電荷。MOS管以BSC109N10NS3為例 ，查看該mos管芯片手冊，可以知道Qg為50nC左右。通過上面公式計算Igate = 25mA。但是問題來了，如下圖：
INTVcc的電流驅動能力為23mA，也就是說開關頻率大概超過500K后，就無法正常驅動這個MOS管了，但是把開關頻率改到900K后，電路從表面上運行正常。為了一探究竟，測試一下MOS管的驅動波形。

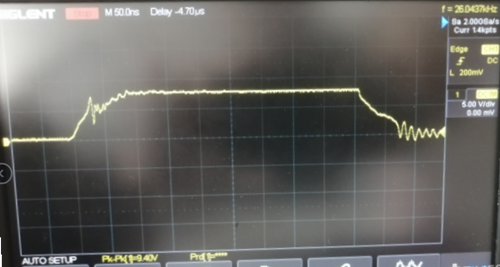

波形大致看起來問題不大，放大波形，可以看到柵極電壓上升過程中有振鈴，這個其實是MOS管的彌勒效應引起的震蕩。這個震蕩無疑加大了MOS管的開關損耗。這個震蕩問題其實從側面也反應了這個芯片在Qg = 50nC，開關頻率 = 900KHz情況下，驅動能力不足的問題。
