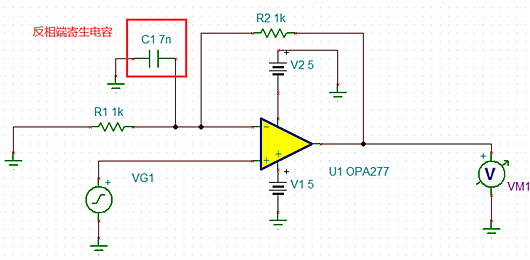

電路：信號頻率10KHz,幅值1 v，反相端寄生電7 nf
上述電路是會產生振鈴的
加入補償環節：在反饋電阻R2上并聯一個電容就可以達到補償?shù)淖饔茫?/div>
說明： R2和C1構成了一個低通濾波環節，使相位滯后，兒而我們?cè)赗2上并聯一個電容C2,C2和R1構成一個高通濾波器，使相位超前，已達到相位補償?shù)淖饔谩?/div>
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
看圖:
看補償后的輸出波形：振鈴基本消失。
