噪聲

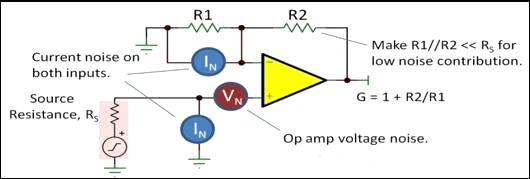

運放的噪聲分為：
1、電壓噪聲en_v；
2、電流噪聲在電阻Rs和R1//R2上產生的等效噪聲en_i；
3、電阻的熱噪聲enr。
總輸入噪聲計算公式：en_in=sqrt（env^2+eni^2+enr^2）
總輸出噪聲計算公式：en_out=sqrt[（env*G）^2+(eni*g)^2+（enri*(G-1)）^2+enr2^2+(enrs*G)^2]
一般認為峰值噪聲en_out_pp=6*en_out
噪聲單位
由于噪聲不是單一頻率的量，通常噪聲都是多個頻率分量的疊加，所以一般手冊上不會給出噪聲的具體數值，一般會給出在頻譜上的噪聲密度的值，電壓噪聲單位nv/sqrt(Hz)，電流噪聲單位pA/sqrt(Hz)。
噪聲帶寬

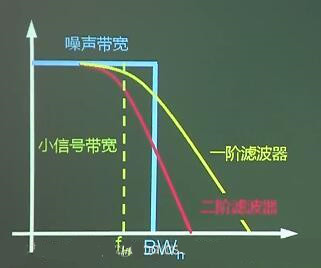

噪聲帶寬和小信號帶寬有差異（通常是濾波器截止頻率），噪聲帶寬類似理想濾波器帶寬。

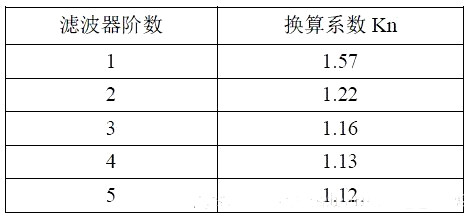

濾波器的階數越高，fH越接近噪聲帶寬BWn，它們有數量等式關系：
BWn=Kn*fH
下面舉例：
比如有一個運放的單位增益帶寬是200MHz，把該運放接成10倍放大器，則該10倍運算放大器理論帶寬是200/10=20MHz，把運放看成一階濾波器，Kn=1.57，所以該運放的噪聲帶寬是1.57*20MHz=31.4MHz。
