Vds與Vdsat的關系

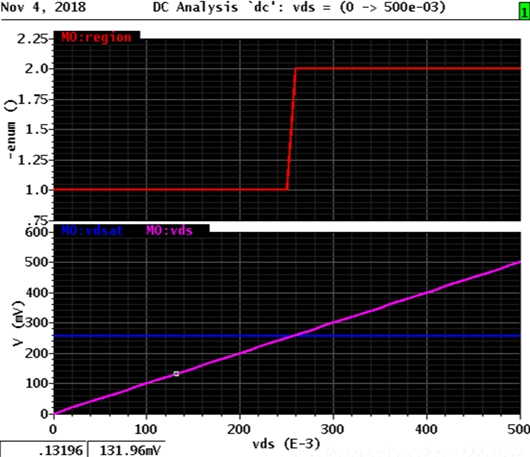

Vds > Vdsat時，region變?yōu)?，為了保證PVT下電路仍處于飽和區，需要讓Vds -Vdsat大于某個經驗值。
作圖步驟詳見前文
在長溝道工藝（大約是大于4um）中，Vdsat=Vov， 過驅動電壓Vov=Vgs-Vth，當Vds > Vdsat時，MOS管的溝道夾斷（pinch off），電流飽和。
但在先進工藝中，Vdsat偏離了Vov，也就是小于Vov，這是因為速度飽和效應，Vds達到Vdsat而還沒有達到Vov時，電流就飽和了。此時，溝道還沒有夾斷。
速度飽和效應：溝道場強
足夠強時，多子漂移速度為
也就是速度達到飽和，為定值Vsat，平方律公式變?yōu)榱艘淮蔚摹?/div>
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹

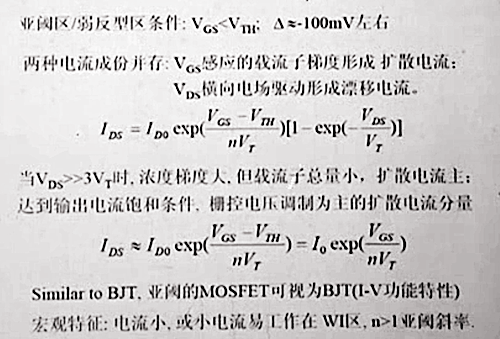

使管子工作在亞閾值區的目的：
相同電流下，亞閾值區的Vdsat小，gm小，等效輸入噪聲電壓小，但同時W/L大，電容大。
Vgs<Vth約100mV，Vds>3VT【VT=0.026V】，是亞閾值區的飽和區，這時擴散電流為主。
