圖一是最簡單的RC延時電路，目的是延時點亮LED。R1給C1充電，等電容電壓到達三極管基極導通電壓大概0.7V時，三極管開通，LED點亮，二極管D1是讓C1可以快速放電的作用。

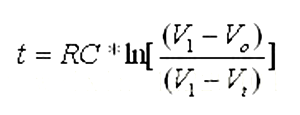

延時時間 ，其中V1為電源電壓，V0為電容初始時刻電壓，Vt為t時刻電容電壓。在這個電路里，V1=5V，V0=0V，Vt=0.7V。延時大概1.5S。
電路雖然結構簡單，但是要實現較大的延時就要選用大容量的電容，而且充電電阻R1不能太大，否則三極管不能處于開關狀態。
圖一
圖二

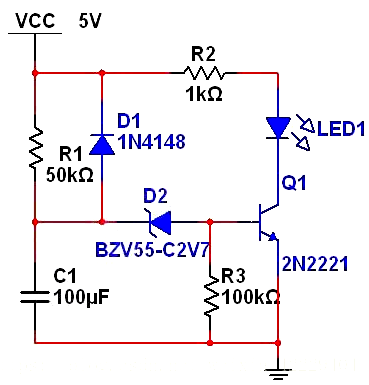

再看圖二，主要是多加了一個2.7V的穩壓二極管D2，這時候情況就有所改觀?？梢钥吹?，令三極管開通的電容電壓提高了2.7V，也就是說Vt=0.7+2.7=3.4V。代入公式算得延時t=5.7S。
圖二中R3電阻是為了把穩壓二極管的反向漏電流導走，防止充電過程中三極管微導通。
圖三

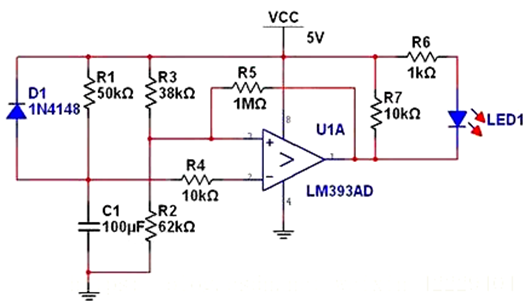

最后看圖三，為了提高延時精度，使用了電壓比較器。電容電壓作為反相端輸入，R3和R2對電源的分壓作為同相端輸入。初始狀態時，V+ > V- ，比較器輸出高電平，LED不亮；當電容電壓升高到Vt時，V- > V+ ，比較器輸出低電平，LED被點亮。

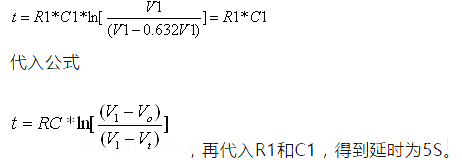

R5是正反饋電阻，可以有效消除輸出抖動。要算出延時時間就要先算出Vt，初始狀態下，比較器輸出高電平，R5相當于與R3并聯，于是算出。
這里分壓電阻R3和R2采用了特殊的比值，使得取ln剛好為1，這樣延時時間僅僅由R1和C1來決定，給計算帶來了簡便，同時與電源電壓V1也沒有任何關系。這個電路可以用在延時精度較高的場合。
