小型功率三極管S9013參數介紹
S9013簡介
S9013簡介
S9013三極管是一種NPN型三極管，以硅為主要材料，屬于小型的功率三極管，這種三極管很常見，有插件TO-92、貼片SOT-23兩種封裝，它有三個引腳，分別是基極b，集電極C，發射極e，對于插件的S9013，字體面向自己，從左到右分別是e、b、c三極，而貼片的左下腳是基極b，右下角是發射極e，最上方的是集電極c。它具有電流放大作用，利用三極管的截止?fàn)顟B(tài)作為開關的閉合狀態，在電路當中一般作為開關管使用，例如負載的通斷等。
S9013主要參數

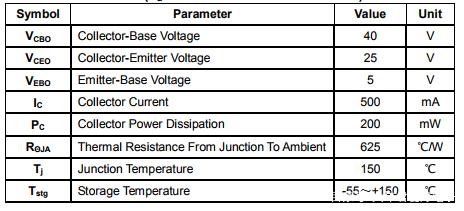

如下表是S9013三極管的的主要參數，集電極-發射極電壓Vceo=25V，集電極-基極電壓Vcbo= 40V，發射極-基極電壓Vebo=5V，耗散功率Pc=0.625W，最重要的一個參數集電極電流最大電流Ic =500mA，所有設計的電路都要根據實際參數來選擇，比如最大電流不能大于500mA，一般實際使用一半，甚至更低。
S9013電路應用
S9013主要是作為開關電路應用，如下圖S9013三極管驅動一個直流負載，這個負載可以是一個直流小風扇（5V/0.06A），當I/O口輸入高電平時候，三極管Vbeo電壓大于0.7V，這時候三極管導通，直流負載工作
還可以用來驅動繼電器
除了這些還有蜂鳴器驅動、電平轉換、收音機音頻放大等。
