利用二極管的開關特性構成波形的限幅和鉗位
一. 限幅電路
波形限幅電路又稱為限幅器，功能是將輸入波形的一部分傳送到輸出端，而將其余部分抑制掉?？梢岳眠@個對脈沖波形進行變換或整形。
(1)串聯單向限幅電路
把輸入波形中瞬時電位低于或高于Vref1的部分波形抑制掉

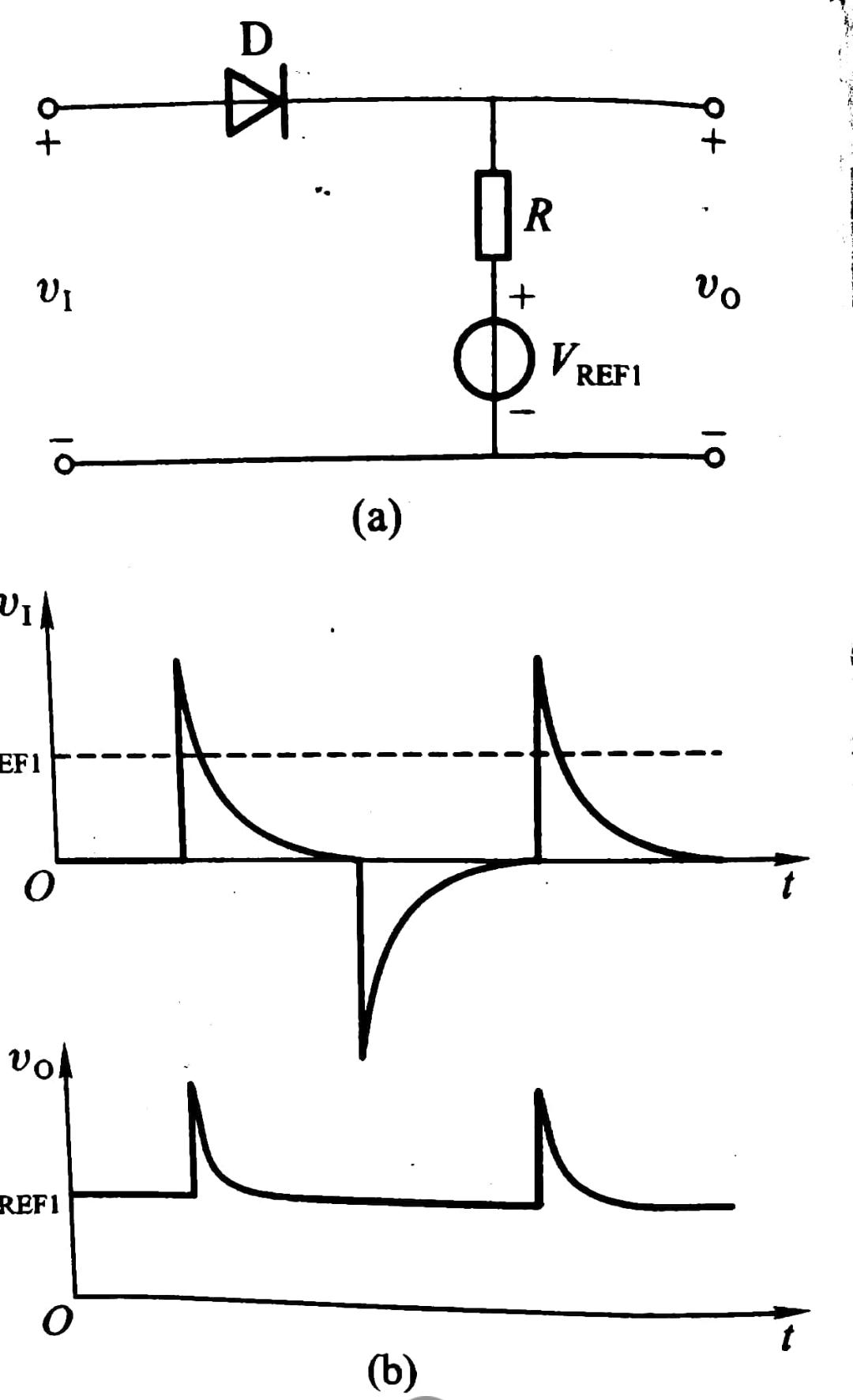

串聯下限限幅器電路圖：
把輸入波形中瞬時電位低于VREF1的部分波形抑制掉
得出:
1.當V1 > VREF1時，二極管導通，輸出Vo約=V1,波形不變
2.當V1 < VREF1時， 二極管截止，輸出Vo約=VREF1
(2)串聯雙向限幅電路

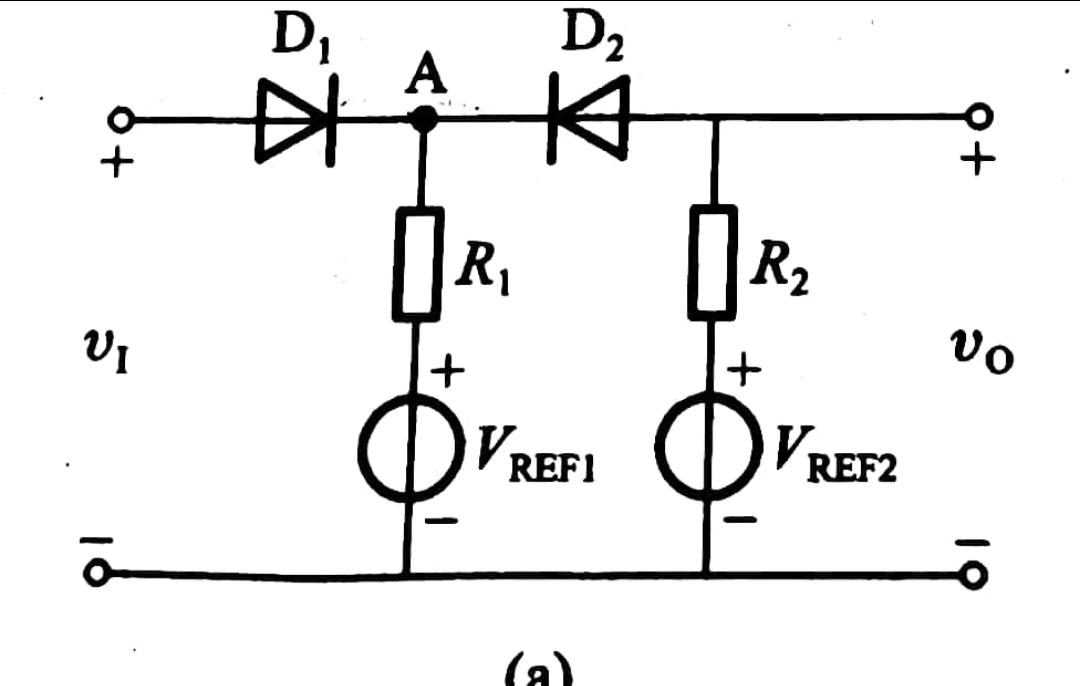

電路圖：
得出：
1.當V1 < VREF1時，二極管D1截止，D2導通，輸出Vo約=VA,實現下限限幅，限幅電平為VA
2.當V1 > VREF2時，二極管D1導通，D2截止，輸出Vo約=VREF2,實現上限限幅，限幅電平為VREF2
3.當VA < V1 < VREF2時，二極管D1、D2均導通，輸出Vo約=V1,波形不變

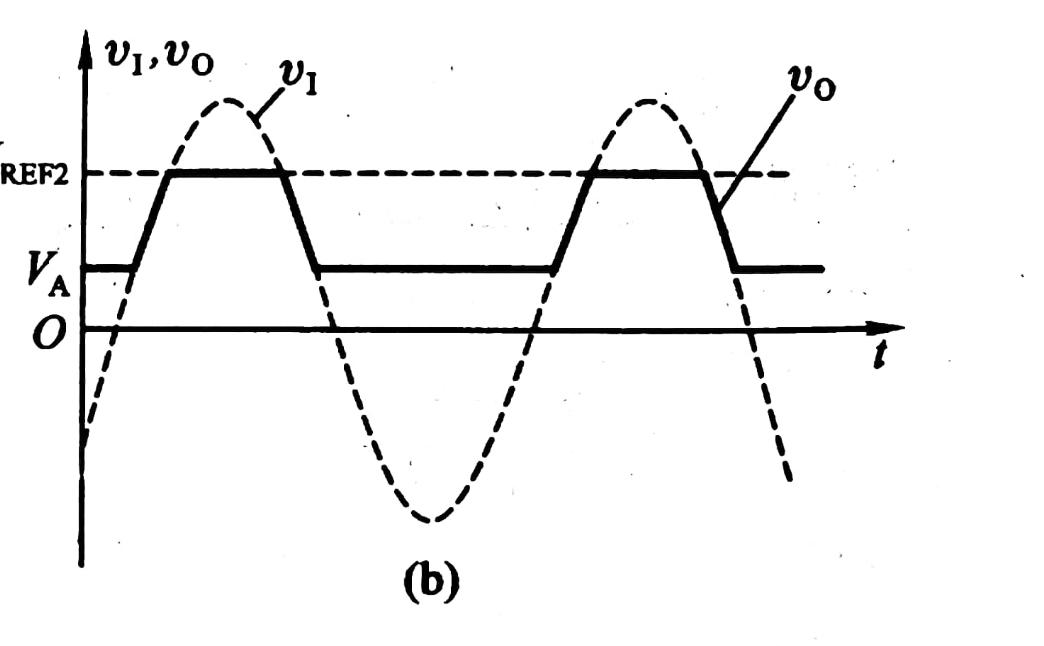

工作波形圖:
(3)并聯單向限幅電路

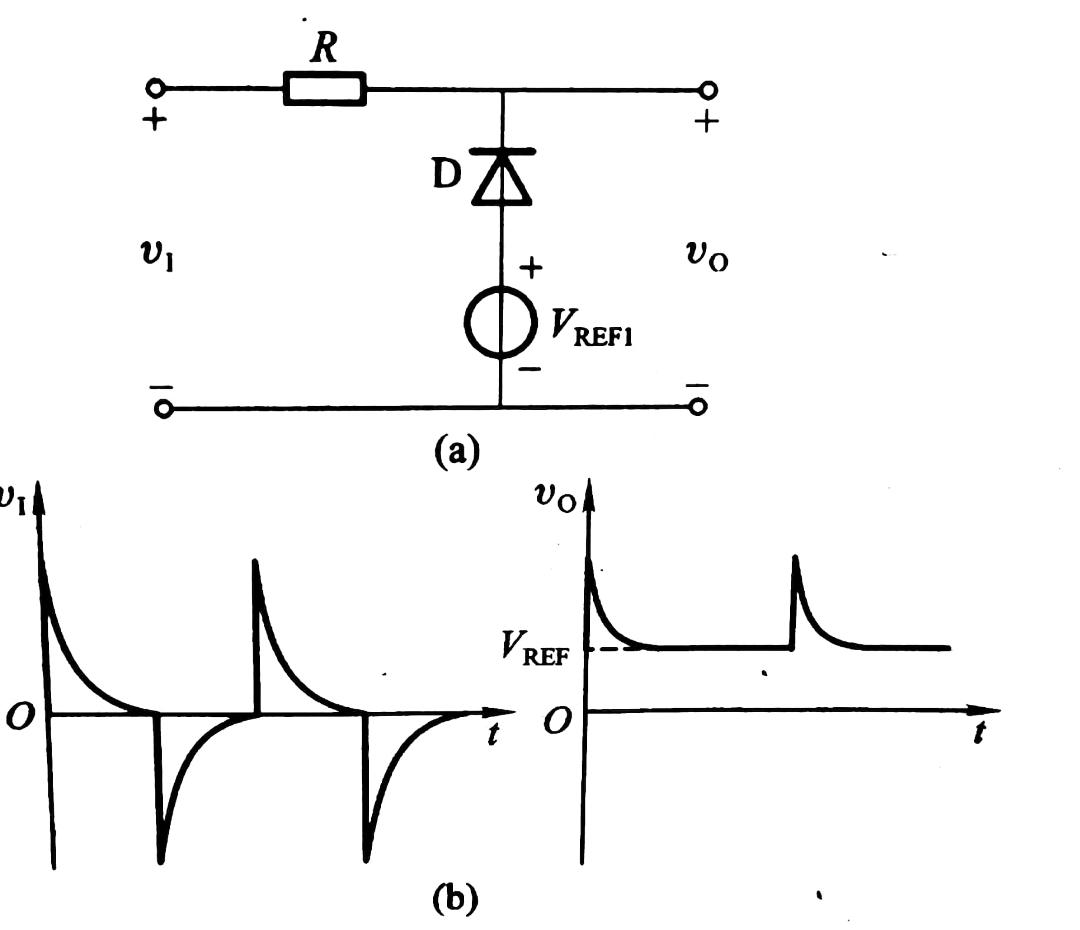

并聯下限限幅電路圖及其工作波形：
將二極管D反接,即可實現限幅電平為VREF的并聯上限限幅
(4)并聯雙向限幅電路

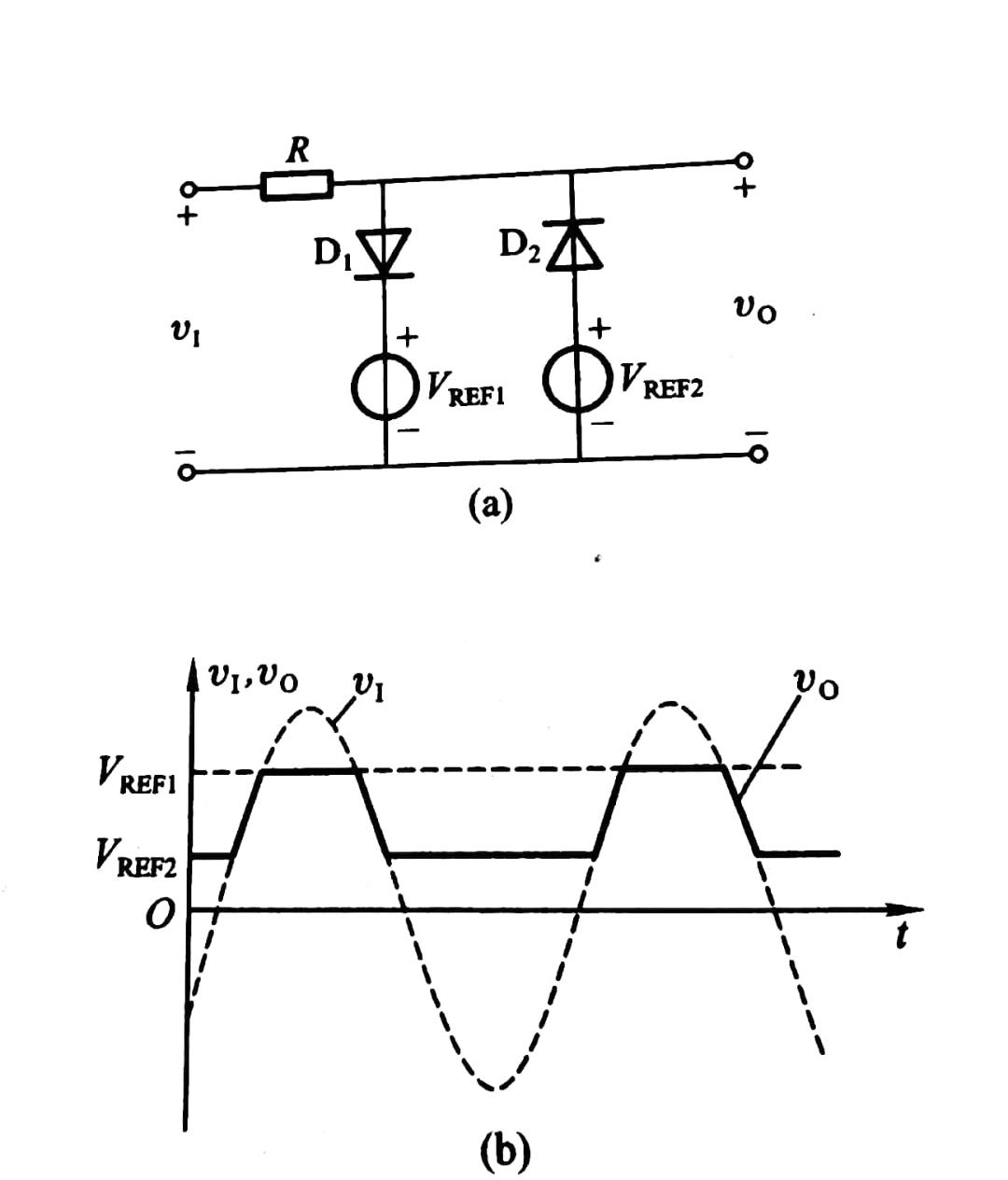

電路圖及其工作波形：
二.鉗位電路
波形的鉗位電路是將脈沖波形的頂部或底部鉗定在某一電平上

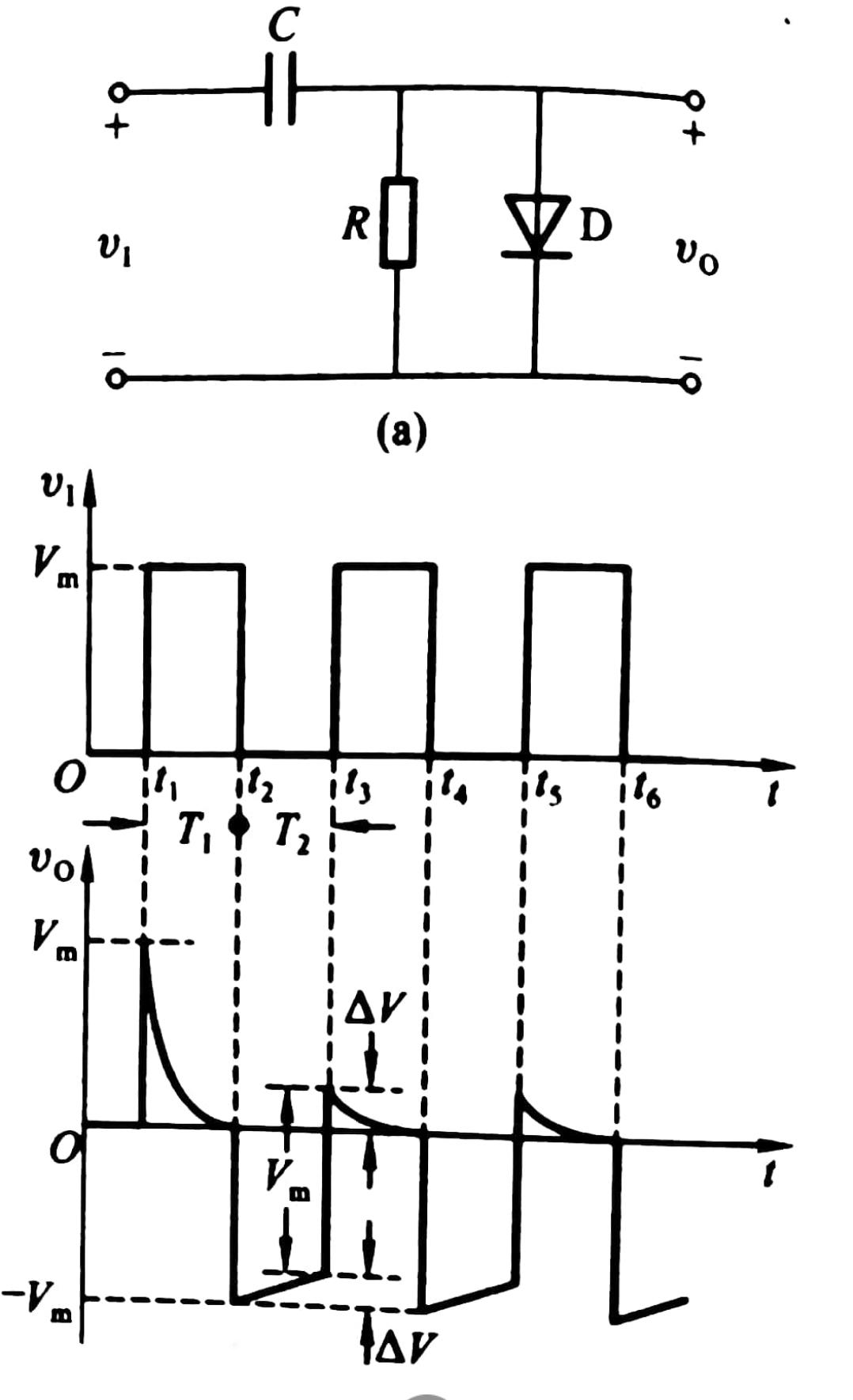

電路圖：
上圖所示為將脈沖波形頂部鉗位于零電平的鉗位器及其工作波形

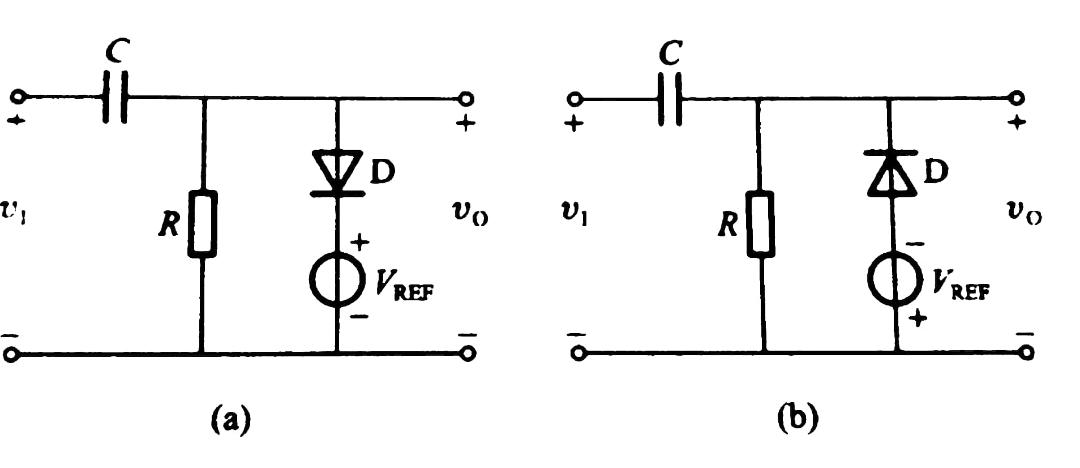

如需改變鉗位電平，可以在二極管D的支路中串聯一個電源VREF
