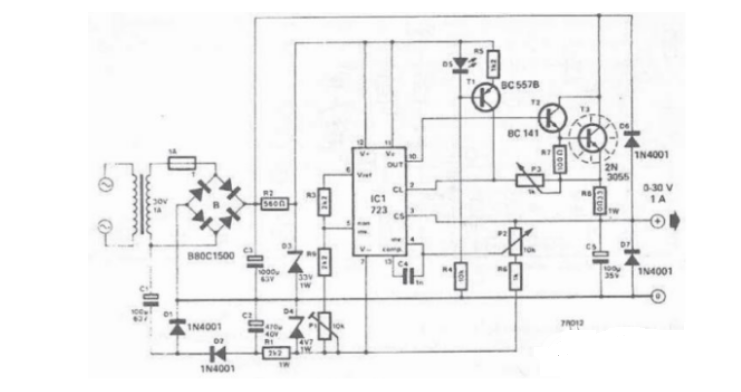

使用LM324穩壓器構成一個簡單的可調電源。LM324內置的可調電源提供0至30伏的輸出電壓在1安培的最大電流。
1、由于標準的LM324電路的最小輸出電壓為2伏，地面應用集成電路端子（引腳7）-4.7伏特，使用齊納二極管D4。
2、R8的電阻限制最大輸出電流是1安培，在這種情況下，隨著電位P3的最大輸出電流可以調整。
3、第一次使用前可調源必須配置如下：在連接輸出與價值1k/1watt的阻力和旋轉電位P3的阻力最小的。此時電位器P2的調整，使光標移動到輸出電壓。如果調整的P2不可達30伏，可以減少R6的值。
4、三極管T3需要安裝相應的散熱器（2度/W）。
