穩壓二極管是電子電路中常用的一種二極管，是一種用于穩定電壓，且工作在反向擊穿狀態下的二極管。
穩壓二極管的正向特性和普通二極管差不多。其反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。
盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。

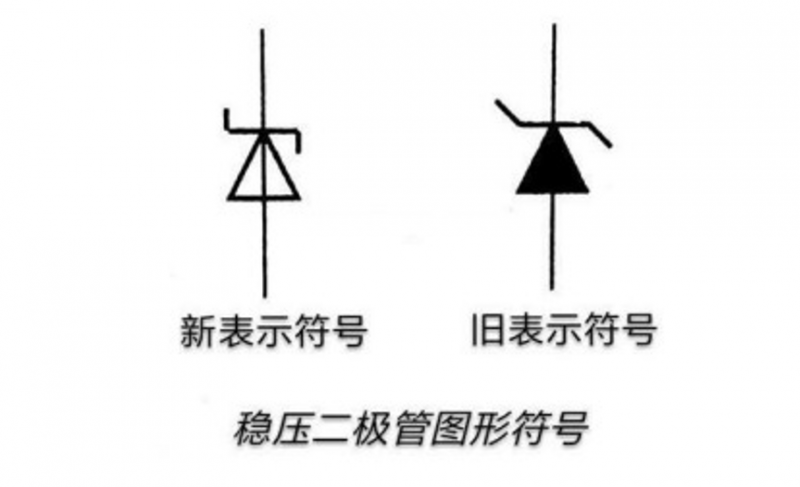

穩壓二極管的型號有 2CW、2DW 等系列，它的電路符號如下圖所示。
穩壓二級管的伏安特性曲線如下圖所示：
穩壓二極管的應用電路
由硅穩壓二級管組成的簡單穩壓電路是怎樣進行穩壓的呢？
分析：若電網電壓升高，整流電路的輸出電壓 Usr 也隨之升高，引起負載電壓 Usc 升高。由于穩壓管 DW 與負載 Rfz 并聯，Usc 只要有根少一點增長，就會使流過穩壓管的電流急劇增加，使得 I1 也增大，限流電阻 R1 上的電壓降增大，從而抵消了 Usr 的升高，保持負載電壓 Usc 基本不變。反之，若電網電壓降低，引起 Usr 下降，造成 Usc 也下降，則穩壓管中的電流急劇減小，使得 I1 減小，R1 上的壓降也減小，從而抵消了 Usr 的下降，保持負載電壓 Usc 基本不變。
若 Usr 不變而負載電流增加，則 R1 上的壓降增加，造成負載電壓 Usc 下降。Usc 只要下降一點點，穩壓管中的電流就迅速減小，使 R1 上的壓降再減小下來，從而保持 R1 上的壓降基本不變，使負載電壓 Usc 得以穩定。
從而得出結論：穩壓管起著電流的自動調節作用，而限流電阻起著電壓調整作用。穩壓管的動態電阻越小，限流電阻越大，輸出電壓的穩定性越好。
