二極管的死區電壓其實是可以算出來的，不管是什么二極管，PN 還是 Schottky二極管。我們首先先看一些PN Junction的能帶圖。

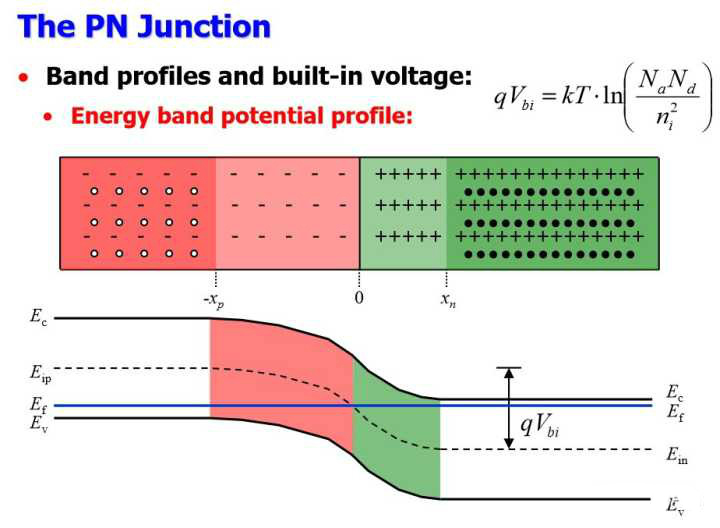

在沒有電壓情況下的能帶圖，我們可以看見n type的費米能級跟p type的費米能級必須是一樣的，所以Ein就必須得彎一下，這就造成了qVbi的存在。由于這個qVbi的存在，導致電子很難通過PN結。Vbi可以從圖中的公式求出，q是電子電荷，k是玻爾茲曼常數，T是溫度(單位是開爾文)， ni是intrinsic carrier concentration(本征載流子濃度) ，每種不同的材料在不同下溫度下，ni都是不一樣的，Na和Nd是doping density(摻雜密度)。

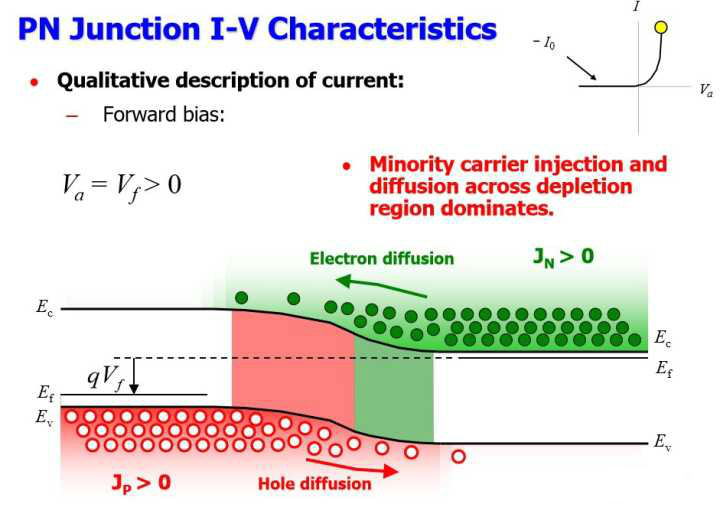

在有順向電壓的情況下， 可以看見左邊的能帶被拉下去了。所以多出來的電子跟空洞就可以通過PN結，所以電流就可以導通了?？梢钥吹疆?dāng)順向電壓接近Vbi的時候能通過的電子跟空洞就會越來越多，所以電流就越來越大，然后二極管就導通啦
