大家都知道，電解電容是很多電子設備壽命的短板，電源電路里離不開使用各種電容進行濾波、儲能、旁路等，了解電解電容的失效模式，根據應用場合選擇參數合適的電解電容，是保障電源穩定可靠必不可少的技能之一。
一、 鉭電容的應用選型
1、鉭電容的優越特性，可能讓你愛不離手
鉭電容的工作溫度范圍寬、溫度特性穩定，比容量大，具有獨特的自愈特性，能滿足長期工作的穩定性。
2、 鉭電容的固有致命弱點，讓你恨鐵不成鋼
普通鉭電容的關鍵成分是Ta2O5，該介質受熱后應力會不穩定，可靠使用的電壓低，抗浪涌電壓和浪涌電流能力都較差，且失效的模式是短路，容易引起高溫、火災等其它傷害。
圖1 鉭電容的失效示意圖
3、 可靠應用鉭電容的關鍵
(1) 對于上述介紹的鉭二氧化錳電容，進行電壓降額，如圖1所示，鉭二氧化錳電容的工作電壓隨溫度升高而降低，溫度高于85℃時推薦使用電壓為額定電壓的33%，失效風險可大大降低。

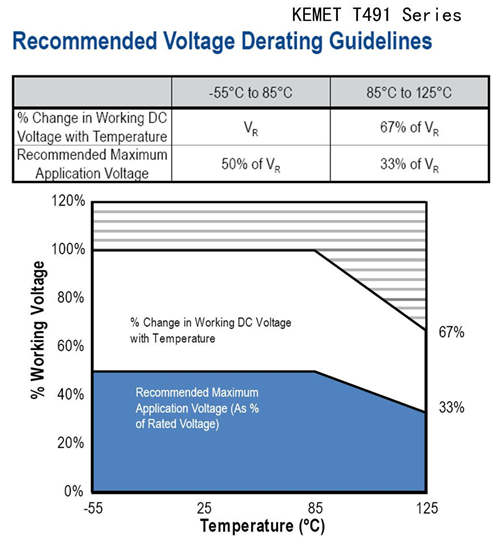

圖2 鉭電容溫度電壓降額曲線
(1) 控制鉭電容溫度，減小紋波電流和遠離熱源。
(2) 盡量不要將鉭電容放在電源輸入側濾波，在接通電源瞬間，大沖擊電流易導致鉭電容失效。
(3) 改用鉭聚合物電容：上述介紹的是價格較低的鉭二氧化錳電容，它具有較多致命弱點，以致在某些場合被禁用。而鉭聚合物電容除了保留鉭二氧化錳電容的諸多優點外，其失效風險大大降低。圖3示出了鉭聚合物電容的推薦使用電壓，較鉭二氧化錳電容其電壓承受能力明顯提升。

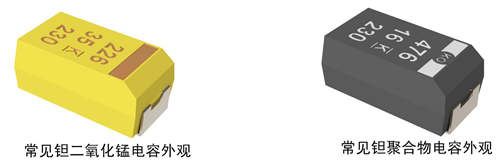

圖3 鉭二氧化錳和鉭聚合物電容外觀

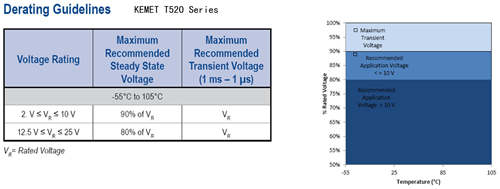

圖4 典型鉭聚合物電容的溫度電壓降額特性
二、 常規鋁電解電容的應用選型
1、 鋁電解電容的優缺點：
優點：具有易獲得大容量高耐壓、價格低廉等顯著優點，常用在電源的輸入輸出濾波電路。
缺點：怕高溫。因?yàn)殇X電解電容的電解質為液態，芯子發熱或環境溫度較高將導致電解液揮發，長期高溫導致電解液干涸失效。

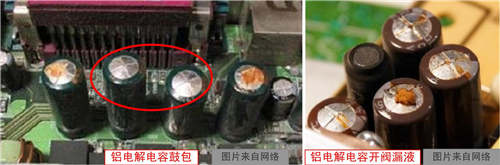

圖1 鋁電解電容失效示意圖
2、 電源電路中鋁電解的應用注意事項
(1) 防止鹵素腐蝕
鋁電解電容對氯元素、溴元素等非常敏感，如果使用含鹵素的助焊劑、清洗劑、固定劑、熏蒸劑，鹵化物可能透過封口膠塞侵入電容器內部，極易引起電容陽極腐蝕，在上電后加速電容失效。因此必須嚴格管控生產工藝過程中使用的相關敏感制劑的鹵素成分。
(2)存儲環境的控制和定期激活
需控制電解電容的存放環境和時間，定期進行上電賦能。
鋁電解經長時間在高溫環境下存放飯后，電容陽極氧化膜和電解液會發生化學反應，造成耐壓下降、漏電流增大。當突然上電，電容電壓接近額定電壓后，可能引起過壓失效或漏電流過大導致過熱失效。
對應單體電容特別是高壓類電容，長期存放后需激活處理，建議串接1kΩ保護電阻，逐漸加壓到額定電壓，維持1小時左右，使得電容陽極氧化膜得以修復，漏電流回到正常水平。
(3)合理布局PCB上的器件，使鋁電解電容遠離熱源
(4)根據產品特性，選取固態電容。
如：在低壓大電流輸出的應用場合，使用鋁固態電容。鋁固態電容具有極低的ESR和高紋波電流承受能力，非常適用于低壓大電流的整流濾波場合。
圖2 常見電解電容外觀與固態電容應用
