貼片三極管分為PNP與NPN型，一般說來，貼片三極管封裝上面都會有相應的型號標號，熟悉具體的型號標號可以區分。另外，NPN型三極管外殼上有一個突出標志，我們可根據這些不同就可以把它們區分開來。但是要準確區分還是需要借助工具萬用表才行。

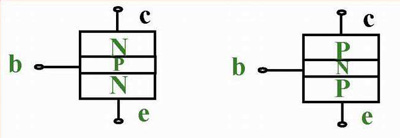

用萬用電表的歐姆擋來判斷，根據等效電路的不同，就可以用萬用表的歐姆擋來區分它們。方法如下：
將萬用電表?yè)苤吝m當?shù)臍W姆擋（實際上，在測量的過程中，要根據需要適當調節歐姆擋的擋級)
1、將電表的紅表筆接三極管的某一管腳, 黑表筆先后分別接另外兩個管腳，可測得兩個阻值。
2、若這兩個值都很小(即阻值小于幾百歐)，則說明這個三極管是PNP型的三極管，與紅表筆相接觸的那個管腳是它的基極b。對它的進一步判斷是：將紅、黑表筆對調一下，即將黒表 筆接觸基極b，紅表筆先后接另外兩個管腳，重復測量一次，若測得的兩個阻值均很大，則說明此三極管就是PNP型的三極管，且紅、黑表筆對調后，與黒表筆相接觸的那個管腳就是它的基極b，這就是證明原來判斷是正確的。
3、否則，重復步驟，直到測得的兩個阻 值都很小或者測試三次以上為止。
4、若以紅表筆為基準，把三極管的三個管腳都試了一遍，但它們都不滿足步驟的條件， 則說明這個三極管是NPN型的三極管，對它的進一步判斷步驟如下：把紅、黑表筆位置對調一下，即以黑表筆為基準，紅表筆分別接另外兩個管腳。若某一次測得的這兩個阻值都很?。醋柚敌∮趲装贇W姆），則說明這個三極管是NPN型的三極管，與黑表筆相接觸的那個管腳是它的基極B。
由以上可知，用萬用電表測阻值法不僅可以區分PNP和NPN型三極管，而且還可以把三極管的基極b判斷出來，更可以測量出貼片三極管的好壞！
