貼片三極管y1腳每個數字集成電路只要元器件良好，一般都能按預定的功能工作，即使電路工作不正常，貼片三極管y1檢修起來也比較方便，貼片三極管y1，1是1，0是0，不含糊。模擬集成電路就不一樣了，一般需要一定數量的外圍元件配合它工作。那么，既然是“集成電路”，為什么不把外圍元件都做進去呢?這是因?yàn)榧呻娐分谱鞴に嚿系南拗?，也是為了讓集成電路更多地適應于不同的應用電路。

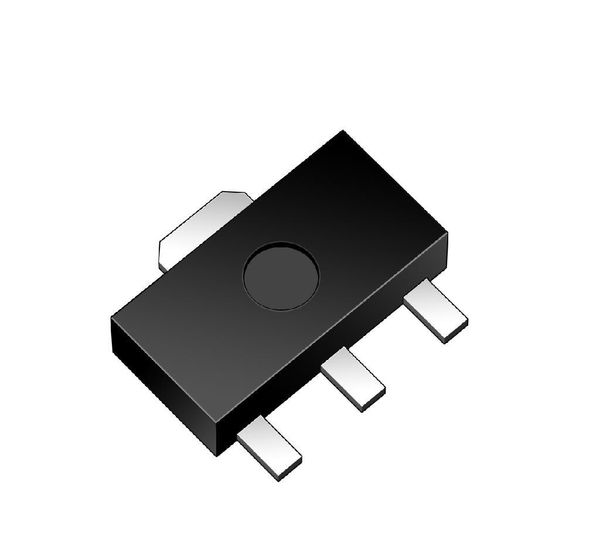

貼片三極管y1的三個腳是b、c、e，屬于NPN型三極管。
可以用萬用表來判斷三極管的好壞及類型，并辨別出e（發射極）、b（基極）、c（集電極）三個腳的電極，測試方法如下 :
1、判斷集電極c和發射極e仍將指針式萬用表歐姆擋置 "R × 100"或"R × 1k" 處。
把黑表筆接在假設的集電極c上，紅表筆接到假設的發射極e上，并用手捏住b和c極 ( 不能使b、c直接接觸 )
2、通過人體 , 相當 b 、 C 之間接入偏置電阻 ，讀出表頭所示的阻值 ， 然后將兩表筆反接重測。若第一次測得的阻值比第二次小 ，說明原假設成立，因?yàn)?c 、 e 問電阻值小說明通過萬用表的電流大，偏置正常。
3、用數字萬用表測二極管的擋位也能檢測三極管的PN結，可以很方便地確定三極管的好壞及類型,但要注意，與指針式萬用表不同數字式萬用表紅表筆為內部電池的正端。
